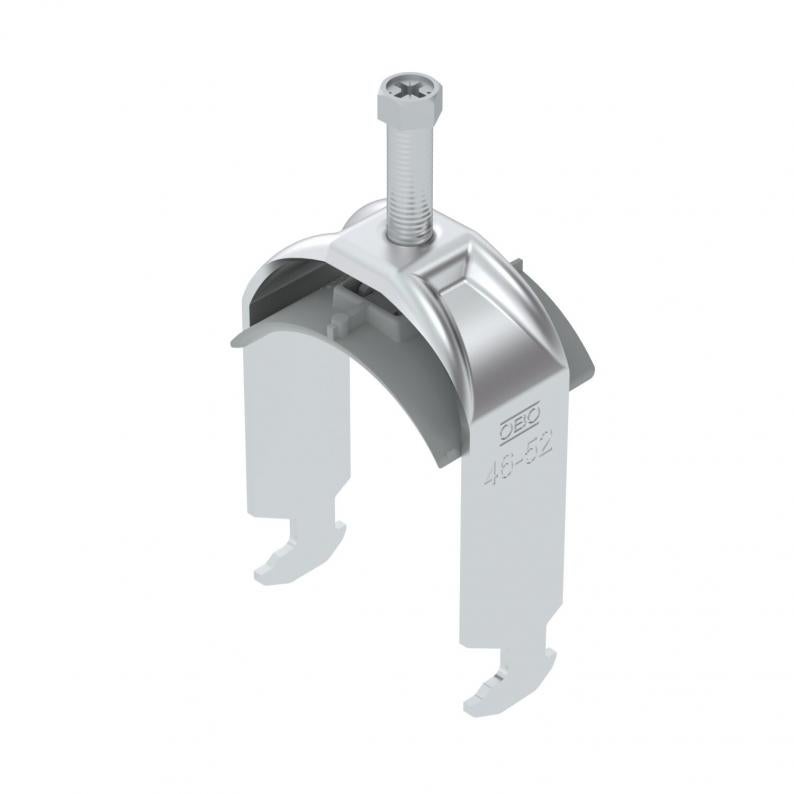

Kabelhållare H-fot 1-vägs, plastmellanlägg, Al
Typ BS-H1-K-52 ALU
Art.nr. 1186449
EAN 4012196848409
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 100 Styck
100Styck
Styck
Beskrivning
Kabelhållare med slagfot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 25 mm |
|---|---|
| Bredd | 57 mm |
| Höjd | 89 mm |
| Mått L | 45 mm |
| Mått A | 25 mm |
| Mått B | 57 mm |
| Mått H | 89 mm |
| Mått t | 2 mm |
| Mått C | 40 mm |
| Mått G (mm) | M8 |
Teknisk data
| Plåttjocklek | 2 mm |
|---|---|
| för rördiameter min. | 46 mm |
| för rördiameter max. | 52 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 16 mm |
| för skena med skårbredd (med intervall) max. | 17 mm |
| Halogenfri | ja |
| Gänga | M8 |
| Med plastdosa | ja |
| Längd yttermått | 40 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | obehandlad |
| Tillsats material | Aluminium |
| max. Åtdragningsmoment | 2 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 46 mm |
| Spännvidd D max. | 52 mm |
| Dimension | 46-52mm |
| Material | Aluminium |
| Med mellanlägg | nej |
| Material i ränna | Plast |
| Materialkvalitet i ränna | Polypropen |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,479 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,479 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-H1-K-12 ALU
2
8
12
1186402
BS-H1-K-16 ALU
2
12
16
1186409
BS-H1-K-22 ALU
2
16
22
1186416
BS-H1-K-28 ALU
2
22
28
1186422
BS-H1-K-34 ALU
2
28
34
1186429
BS-H1-K-40 ALU
2
34
40
1186436
BS-H1-K-46 ALU
2
40
46
1186442
BS-H1-K-52 ALU
2
46
52
1186449
BS-H1-K-58 ALU
2
52
58
1186456
BS-H1-K-64 ALU
2
58
64
1186462
BS-H1-K-70 ALU
2
64
70
1186469
BS-H1-K-76 ALU
2
70
76
1186476
Spännvidd D min.
Spännvidd D max.
BS-H1-K-12 ALU
Art.nr.
1186402
max. Åtdragningsmoment
2
Spännvidd D min.
8
Spännvidd D max.
12
BS-H1-K-16 ALU
Art.nr.
1186409
max. Åtdragningsmoment
2
Spännvidd D min.
12
Spännvidd D max.
16
BS-H1-K-22 ALU
Art.nr.
1186416
max. Åtdragningsmoment
2
Spännvidd D min.
16
Spännvidd D max.
22
BS-H1-K-28 ALU
Art.nr.
1186422
max. Åtdragningsmoment
2
Spännvidd D min.
22
Spännvidd D max.
28
BS-H1-K-34 ALU
Art.nr.
1186429
max. Åtdragningsmoment
2
Spännvidd D min.
28
Spännvidd D max.
34
BS-H1-K-40 ALU
Art.nr.
1186436
max. Åtdragningsmoment
2
Spännvidd D min.
34
Spännvidd D max.
40
BS-H1-K-46 ALU
Art.nr.
1186442
max. Åtdragningsmoment
2
Spännvidd D min.
40
Spännvidd D max.
46
BS-H1-K-52 ALU
Art.nr.
1186449
max. Åtdragningsmoment
2
Spännvidd D min.
46
Spännvidd D max.
52
BS-H1-K-58 ALU
Art.nr.
1186456
max. Åtdragningsmoment
2
Spännvidd D min.
52
Spännvidd D max.
58
BS-H1-K-64 ALU
Art.nr.
1186462
max. Åtdragningsmoment
2
Spännvidd D min.
58
Spännvidd D max.
64
BS-H1-K-70 ALU
Art.nr.
1186469
max. Åtdragningsmoment
2
Spännvidd D min.
64
Spännvidd D max.
70
BS-H1-K-76 ALU
Art.nr.
1186476
max. Åtdragningsmoment
2
Spännvidd D min.
70
Spännvidd D max.
76
