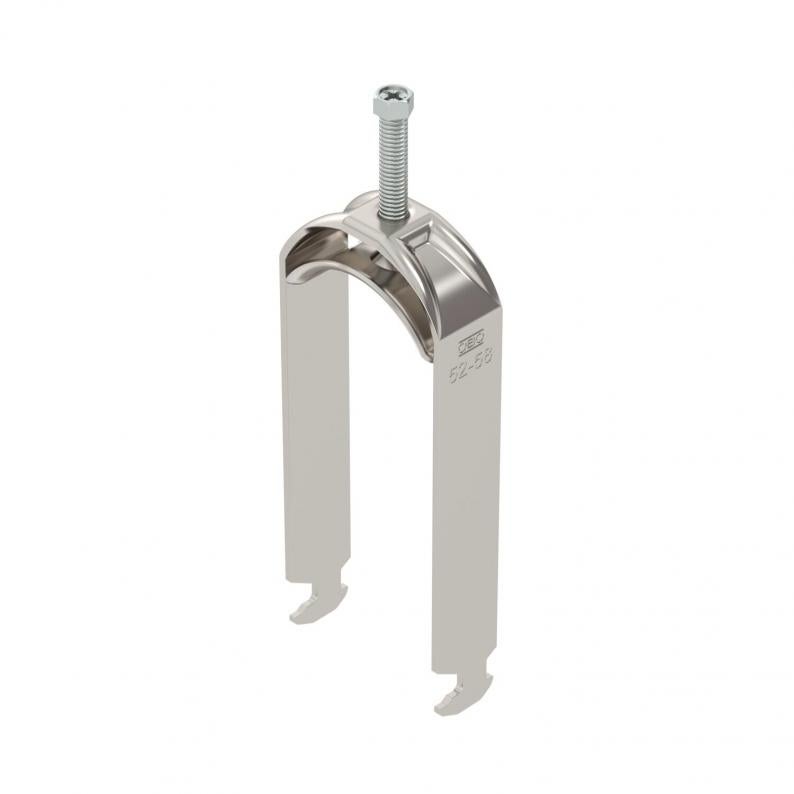

Kabelhållare H-fot 2-vägs, metallmellanlägg, A2
Typ BS-H2-M-58 A2
Art.nr. 1186157
EAN 4012196849000
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 25 Styck
25Styck
Styck
Beskrivning
Kabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 25 mm |
|---|---|
| Bredd | 64 mm |
| Höjd | 159 mm |
| Mått L | 55 mm |
| Mått A | 25 mm |
| Mått B | 64 mm |
| Mått H | 159 mm |
| Mått t | 2,5 mm |
| Mått C | 33 mm |
| Mått G (mm) | M8 |
Teknisk data
| Plåttjocklek | 2,5 mm |
|---|---|
| för rördiameter min. | 52 mm |
| för rördiameter max. | 58 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 16 mm |
| för skena med skårbredd (med intervall) max. | 17 mm |
| Halogenfri | ja |
| Gänga | M8 |
| Med plastdosa | nej |
| Med metalldosa | ja |
| Längd yttermått | 33 mm |
| Antal kablar/rör | 2 |
| Tillsats yta | obehandlad |
| Tillsats material | rostfritt stål |
| max. Åtdragningsmoment | 5 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 52 mm |
| Spännvidd D max. | 58 mm |
| Dimension | 52-58mm |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Med mellanlägg | nej |
| Material i ränna | rostfritt stål |
| Materialkvalitet i ränna | Rostfritt stål 304 (1.4301) |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 1,0868 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,0868 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (4)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-H2-M-12 A2
3
8
12
1186103
BS-H2-M-16 A2
3
12
16
1186110
BS-H2-M-22 A2
3
16
22
1186117
BS-H2-M-28 A2
3
22
28
1186123
BS-H2-M-52 A2
5
46
52
1186150
BS-H2-M-58 A2
5
52
58
1186157
BS-H2-M-34 A2
3
28
34
1186130
BS-H2-M-40 A2
3
34
40
1186137
BS-H2-M-46 A2
5
40
46
1186143
BS-H2-M-64 A2
5
58
64
1186163
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-H2-M-12 A2
Art.nr.
1186103
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-H2-M-16 A2
Art.nr.
1186110
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-H2-M-22 A2
Art.nr.
1186117
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-H2-M-28 A2
Art.nr.
1186123
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-H2-M-52 A2
Art.nr.
1186150
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-H2-M-58 A2
Art.nr.
1186157
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-H2-M-34 A2
Art.nr.
1186130
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-H2-M-40 A2
Art.nr.
1186137
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-H2-M-46 A2
Art.nr.
1186143
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-H2-M-64 A2
Art.nr.
1186163
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
