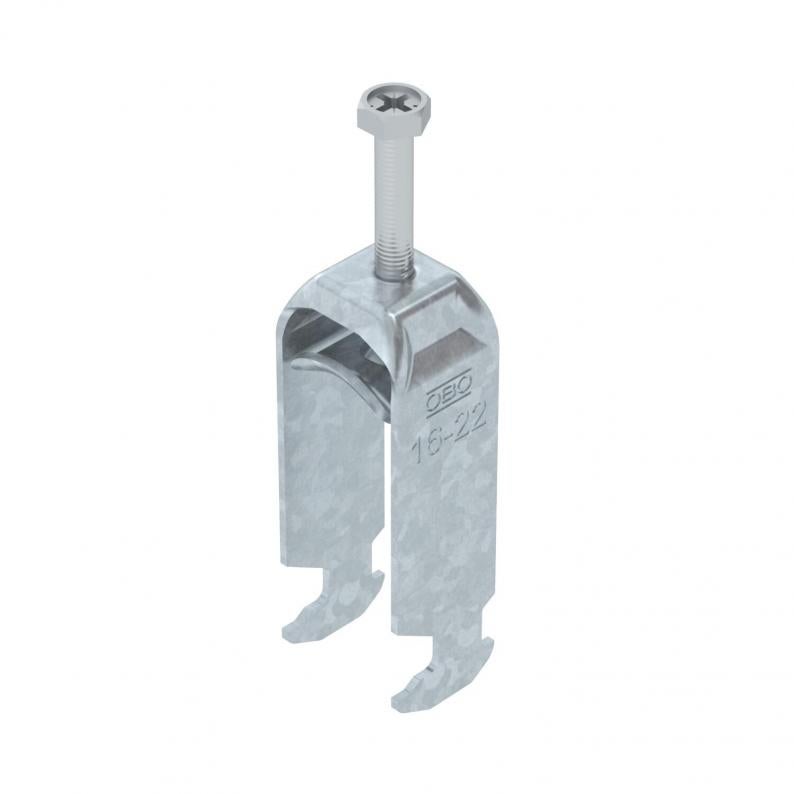

Kabelhållare H-fot 2-vägs, metallmellanlägg, FT
Typ BS-H2-M-22 FT
Art.nr. 1186017
EAN 4012196848591
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning
Kabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 27 mm |
| Höjd | 77 mm |
| Mått L | 34 mm |
| Mått A | 22,5 mm |
| Mått B | 27 mm |
| Mått H | 77 mm |
| Mått t | 1,5 mm |
| Mått C | 28 mm |
| Mått G (mm) | M6 |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Plåttjocklek | 1,5 mm |
| för rördiameter min. | 16 mm |
| för rördiameter max. | 22 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 16 mm |
| för skena med skårbredd (med intervall) max. | 17 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med plastdosa | nej |
| Med metalldosa | ja |
| Längd yttermått | 28 mm |
| Antal kablar/rör | 2 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 16 mm |
| Spännvidd D max. | 22 mm |
| Dimension | 16-22mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | stål |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,139 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,139 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-H2-M-12 FT
3
8
12
1186003
BS-H2-M-16 FT
3
12
16
1186010
BS-H2-M-22 FT
3
16
22
1186017
BS-H2-M-28 FT
3
22
28
1186023
BS-H2-M-34 FT
3
28
34
1186030
BS-H2-M-40 FT
3
34
40
1186037
BS-H2-M-46 FT
5
40
46
1186043
BS-H2-M-52 FT
5
46
52
1186050
BS-H2-M-58 FT
5
52
58
1186057
BS-H2-M-64 FT
5
58
64
1186063
