Kabelhållare H-fot 2-vägs, metallmellanlägg, FT
Typ BS-H2-M-12 FT
Art.nr. 1186003
EAN 4012196848539
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning

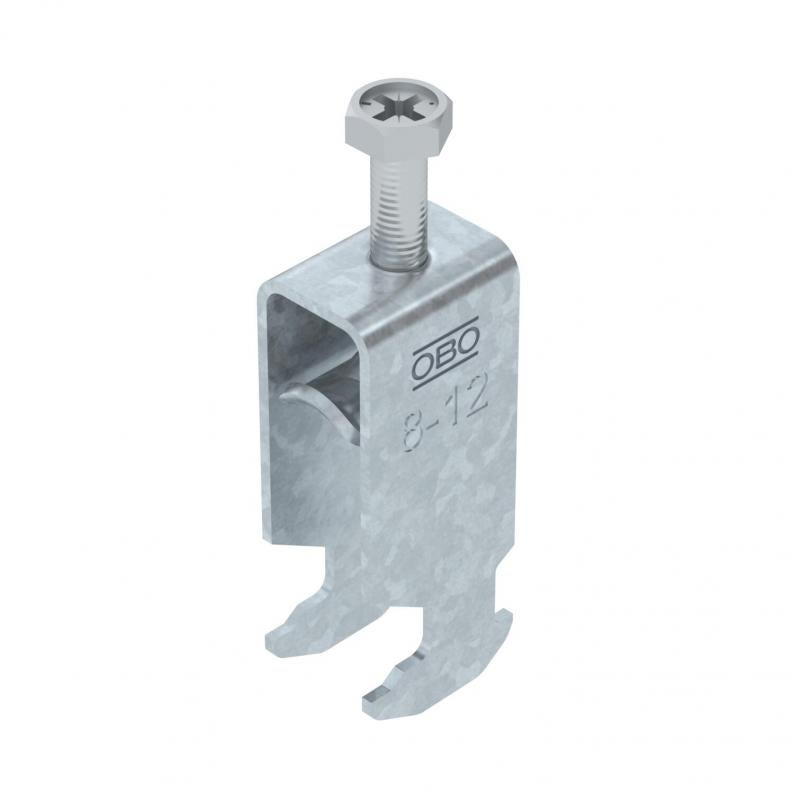

Kabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 17 mm |
| Höjd | 55 mm |
| Mått L | 34 mm |
| Mått A | 22,5 mm |
| Mått B | 17 mm |
| Mått H | 55 mm |
| Mått t | 1,5 mm |
| Mått C | 28 mm |
| Mått G (mm) | M6 |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Plåttjocklek | 1,5 mm |
| för rördiameter min. | 8 mm |
| för rördiameter max. | 12 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 16 mm |
| för skena med skårbredd (med intervall) max. | 17 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med plastdosa | nej |
| Med metalldosa | ja |
| Längd yttermått | 28 mm |
| Antal kablar/rör | 2 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 8 mm |
| Spännvidd D max. | 12 mm |
| Dimension | 08-12mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | stål |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,1081 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1081 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-H2-M-12 FT
3
8
12
1186003
BS-H2-M-16 FT
3
12
16
1186010
BS-H2-M-22 FT
3
16
22
1186017
BS-H2-M-28 FT
3
22
28
1186023
BS-H2-M-34 FT
3
28
34
1186030
BS-H2-M-40 FT
3
34
40
1186037
BS-H2-M-46 FT
5
40
46
1186043
BS-H2-M-52 FT
5
46
52
1186050
BS-H2-M-58 FT
5
52
58
1186057
BS-H2-M-64 FT
5
58
64
1186063
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-H2-M-12 FT
Art.nr.
1186003
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-H2-M-16 FT
Art.nr.
1186010
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-H2-M-22 FT
Art.nr.
1186017
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-H2-M-28 FT
Art.nr.
1186023
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-H2-M-34 FT
Art.nr.
1186030
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-H2-M-40 FT
Art.nr.
1186037
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-H2-M-46 FT
Art.nr.
1186043
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-H2-M-52 FT
Art.nr.
1186050
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-H2-M-58 FT
Art.nr.
1186057
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-H2-M-64 FT
Art.nr.
1186063
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
