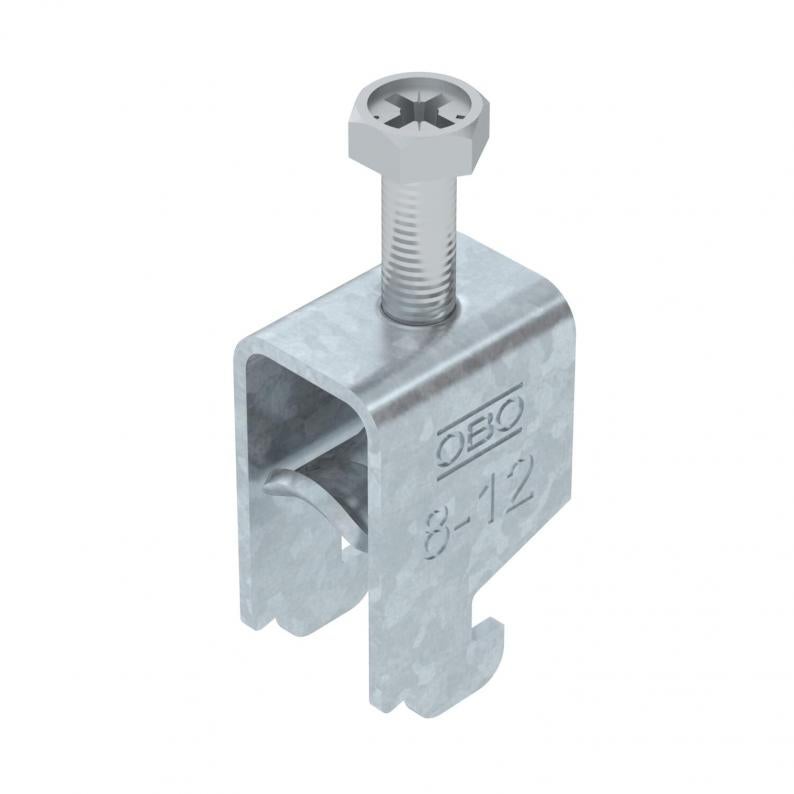

Kabelhållare N-fot 1-vägs, metallmellanlägg, FT
Typ BS-N1-M-12 FT
Art.nr. 1187002
EAN 4012196852352
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 100 Styck
100Styck
Styck
Beskrivning
Kabelhållare med N-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 11-12 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 17 mm |
| Höjd | 35 mm |
| Mått L | 34 mm |
| Mått A | 22 mm |
| Mått B | 17 mm |
| Mått H | 35 mm |
| Mått t | 1,5 mm |
| Mått C | 28 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 1,5 mm |
|---|---|
| för rördiameter min. | 8 mm |
| för rördiameter max. | 12 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 11 mm |
| för skena med skårbredd (med intervall) max. | 12 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med metalldosa | ja |
| Längd yttermått | 28 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 8 mm |
| Spännvidd D max. | 12 mm |
| Dimension | 08-12mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | stål |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,0791 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,0791 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-N1-M-12 FT
3
8
12
1187002
BS-N1-M-16 FT
3
12
16
1187008
BS-N1-M-22 FT
3
16
22
1187014
BS-N1-M-28 FT
3
22
28
1187020
BS-N1-M-34 FT
3
28
34
1187026
BS-N1-M-40 FT
3
34
40
1187032
BS-N1-M-46 FT
5
40
46
1187038
BS-N1-M-52 FT
5
46
52
1187044
BS-N1-M-58 FT
5
52
58
1187050
BS-N1-M-64 FT
5
58
64
1187056
BS-N1-M-70 FT
5
64
70
1187062
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-N1-M-12 FT
Art.nr.
1187002
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-N1-M-16 FT
Art.nr.
1187008
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-N1-M-22 FT
Art.nr.
1187014
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-N1-M-28 FT
Art.nr.
1187020
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-N1-M-34 FT
Art.nr.
1187026
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-N1-M-40 FT
Art.nr.
1187032
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-N1-M-46 FT
Art.nr.
1187038
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-N1-M-52 FT
Art.nr.
1187044
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-N1-M-58 FT
Art.nr.
1187050
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-N1-M-64 FT
Art.nr.
1187056
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
BS-N1-M-70 FT
Art.nr.
1187062
max. Åtdragningsmoment
5
Spännvidd D min.
64
Spännvidd D max.
70
