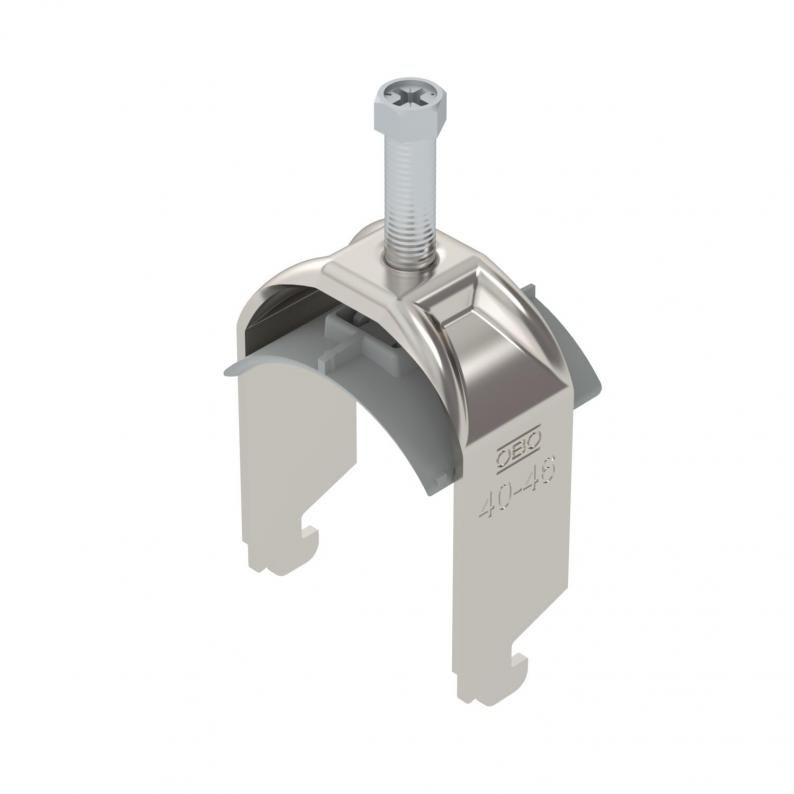

Kabelhållare N-fot 1-vägs, plastmellanlägg, A2
Typ BS-N1-K-46 A2
Art.nr. 1188138
EAN 4012196869107
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 25 Styck
25Styck
Styck
Beskrivning
Kabelhållare med N-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 11-12 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 25 mm |
|---|---|
| Bredd | 51 mm |
| Höjd | 73 mm |
| Mått L | 45 mm |
| Mått A | 25 mm |
| Mått B | 51 mm |
| Mått H | 73 mm |
| Mått t | 2 mm |
| Mått C | 40 mm |
| Mått G (mm) | M8 |
Teknisk data
| Plåttjocklek | 2 mm |
|---|---|
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 11 mm |
| för skena med skårbredd (med intervall) max. | 12 mm |
| Halogenfri | ja |
| Gänga | M8 |
| Med plastdosa | ja |
| Längd yttermått | 40 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | obehandlad |
| Tillsats material | rostfritt stål |
| max. Åtdragningsmoment | 5 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 40 mm |
| Spännvidd D max. | 46 mm |
| Dimension | 40-46mm |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Med mellanlägg | nej |
| Material i ränna | Plast |
| Materialkvalitet i ränna | Polypropen |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,5121 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,5121 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-N1-K-12 A2
3
8
12
1188102
BS-N1-K-16 A2
3
12
16
1188108
BS-N1-K-22 A2
3
16
22
1188114
BS-N1-K-28 A2
3
22
28
1188120
BS-N1-K-34 A2
3
28
34
1188126
BS-N1-K-40 A2
3
34
40
1188132
BS-N1-K-46 A2
5
40
46
1188138
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-N1-K-12 A2
Art.nr.
1188102
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-N1-K-16 A2
Art.nr.
1188108
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-N1-K-22 A2
Art.nr.
1188114
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-N1-K-28 A2
Art.nr.
1188120
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-N1-K-34 A2
Art.nr.
1188126
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-N1-K-40 A2
Art.nr.
1188132
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-N1-K-46 A2
Art.nr.
1188138
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
