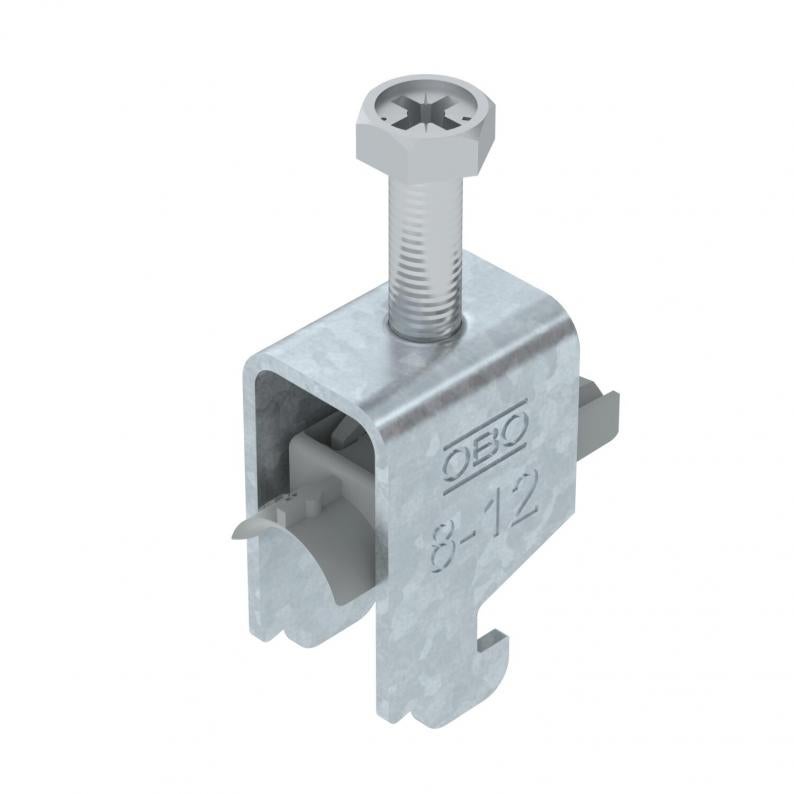

Kabelhållare N-fot 1-vägs, plastmellanlägg, FT
Typ BS-N1-K-12 FT
Art.nr. 1187202
EAN 4012196852758
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 100 Styck
100Styck
Styck
Beskrivning
Kabelhållare med N-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 11-12 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 17 mm |
| Höjd | 35 mm |
| Mått L | 35 mm |
| Mått A | 22,5 mm |
| Mått B | 17 mm |
| Mått H | 35 mm |
| Mått t | 1,5 mm |
| Mått C | 34 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 1,5 mm |
|---|---|
| för rördiameter min. | 8 mm |
| för rördiameter max. | 12 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 11 mm |
| för skena med skårbredd (med intervall) max. | 12 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med plastdosa | ja |
| Längd yttermått | 34 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 8 mm |
| Spännvidd D max. | 12 mm |
| Dimension | 08-12mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | Plast |
| Materialkvalitet i ränna | Polypropen |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,0753 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,0753 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-N1-K-12 FT
3
8
12
1187202
BS-N1-K-16 FT
3
12
16
1187208
BS-N1-K-22 FT
3
16
22
1187214
BS-N1-K-28 FT
3
22
28
1187220
BS-N1-K-34 FT
3
28
34
1187226
BS-N1-K-40 FT
3
34
40
1187232
BS-N1-K-46 FT
5
40
46
1187238
BS-N1-K-52 FT
5
46
52
1187244
BS-N1-K-58 FT
5
52
58
1187250
BS-N1-K-64 FT
5
58
64
1187256
BS-N1-K-70 FT
5
64
70
1187262
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-N1-K-12 FT
Art.nr.
1187202
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-N1-K-16 FT
Art.nr.
1187208
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-N1-K-22 FT
Art.nr.
1187214
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-N1-K-28 FT
Art.nr.
1187220
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-N1-K-34 FT
Art.nr.
1187226
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-N1-K-40 FT
Art.nr.
1187232
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-N1-K-46 FT
Art.nr.
1187238
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-N1-K-52 FT
Art.nr.
1187244
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-N1-K-58 FT
Art.nr.
1187250
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-N1-K-64 FT
Art.nr.
1187256
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
BS-N1-K-70 FT
Art.nr.
1187262
max. Åtdragningsmoment
5
Spännvidd D min.
64
Spännvidd D max.
70
