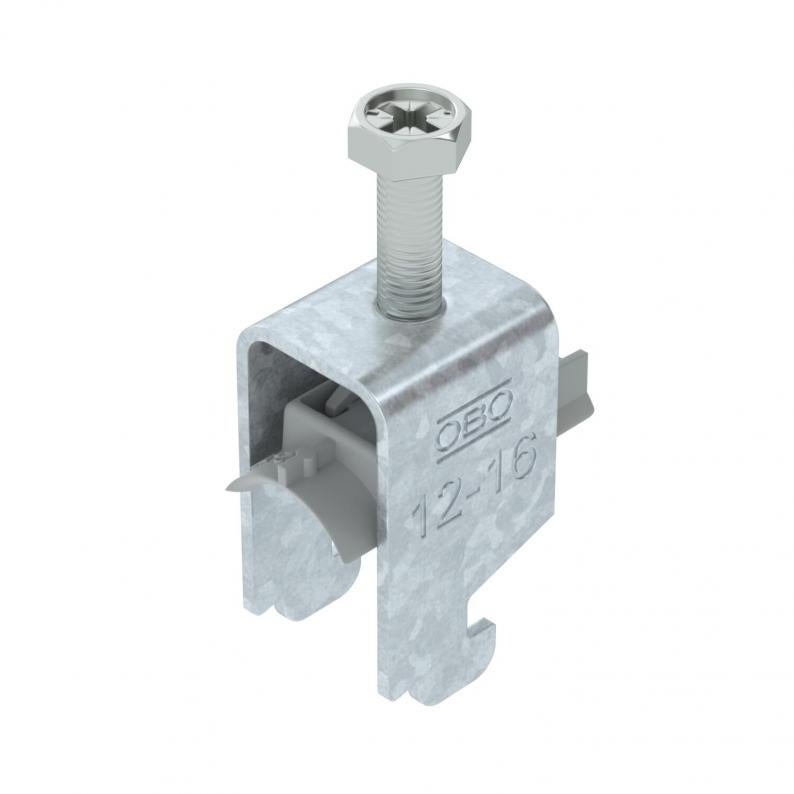

Kabelhållare N-fot 2-vägs, plastmellanlägg, FT
Typ BS-N2-K-16 FT
Art.nr. 1187209
EAN 4012196852840
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning
Kabelhållare med N-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För spårbredd 11-12 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 20 mm |
| Höjd | 60 mm |
| Mått L | 47 mm |
| Mått A | 22,5 mm |
| Mått B | 20 mm |
| Mått H | 60 mm |
| Mått t | 1,5 mm |
| Mått C | 34 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 1,5 mm |
|---|---|
| för rördiameter min. | 12 mm |
| för rördiameter max. | 16 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 11 mm |
| för skena med skårbredd (med intervall) max. | 12 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med plastdosa | ja |
| Med metalldosa | nej |
| Längd yttermått | 34 mm |
| Antal kablar/rör | 2 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 12 mm |
| Spännvidd D max. | 16 mm |
| Dimension | 12-16mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | Plast |
| Materialkvalitet i ränna | Polypropen |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,1189 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1189 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-N2-K-12 FT
3
8
12
1187203
BS-N2-K-16 FT
3
12
16
1187209
BS-N2-K-22 FT
3
16
22
1187215
BS-N2-K-28 FT
3
22
28
1187221
Spännvidd D min.
Spännvidd D max.
BS-N2-K-12 FT
Art.nr.
1187203
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-N2-K-16 FT
Art.nr.
1187209
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-N2-K-22 FT
Art.nr.
1187215
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-N2-K-28 FT
Art.nr.
1187221
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
