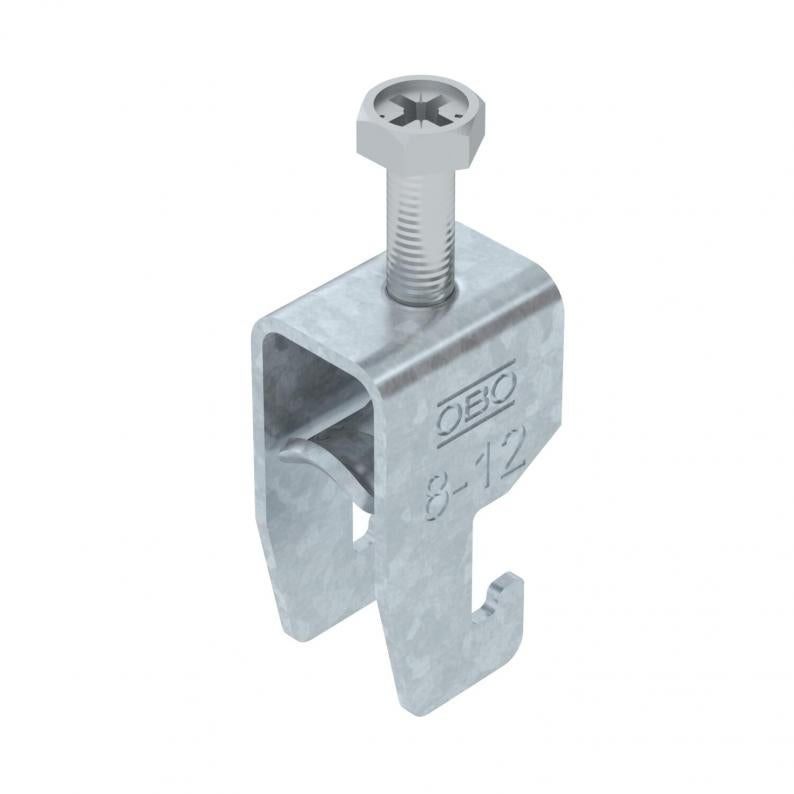

Kabelhållare U-fot 1-vägs, metallmellanlägg, FT

Kabelhållare U-fot 1-vägs, metallmellanlägg, FT

Typ BS-U1-M-12 FT
Art.nr. 1186502
EAN 4012196849772
Visa alla utföranden
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.

kl. VKE: 100 Styck

Styck

Beskrivning

Kabelhållare med U-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 18–22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas. Får i växelströmkretsar på grund av den induktiva uppvärmningen inte användas med enkeltrådiga kablar i förzinkade kabelledare och profilskenor.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Slitsbredd 18 mm
  • Slitsbredd 22 mm
  • Kabelhållare för C-profilskena med slits 18-22 mm
  • Elektrisk funktionsgaranti 30 minuter
  • Brandsäker elinstallation / funktionsgaranti 60 minuter
  • Elektrisk funktionsgaranti 90 minuter
  • CO₂-avtryck (PCF)

Teknisk data

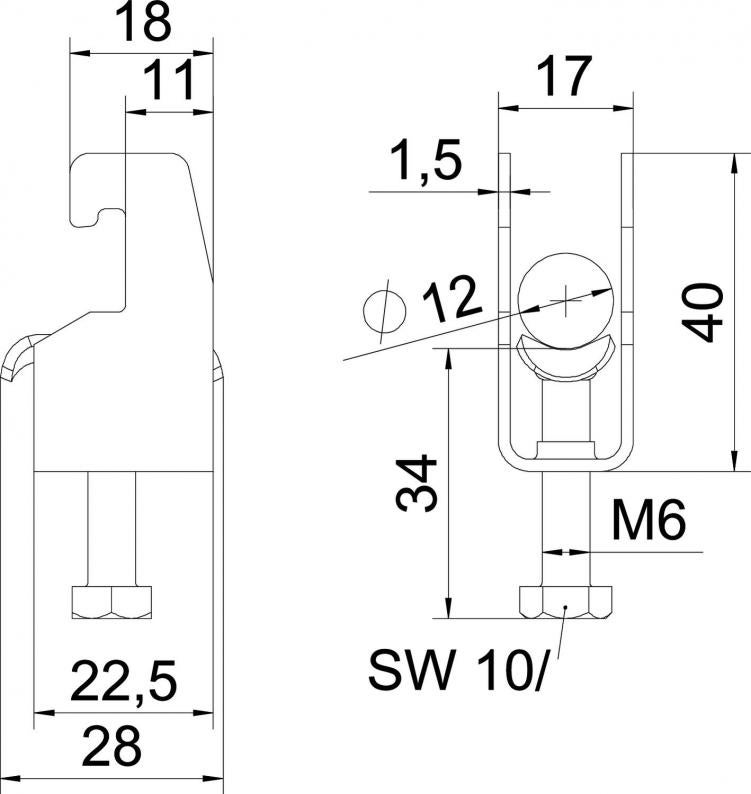

Mått

Längd22,5 mm
Bredd17 mm
Höjd40 mm
Mått L34 mm
Mått A22,5 mm
Mått B17 mm
Mått H40 mm
Mått t1,5 mm
Mått C28 mm
Mått G (mm)M6

Teknisk data

Brandsäker installation / funktionsgarantija
Plåttjocklek1,5 mm
för rördiameter min.8 mm
för rördiameter max.12 mm
Skårbredd10 mm
för skena med skårbredd (med intervall) min.18 mm
för skena med skårbredd (med intervall) max.22 mm
Halogenfrija
GängaM6
Med metalldosaja
Längd yttermått28 mm
Antal kablar/rör1
Tillsats ytavarmförzinkad (FS)
Tillsats materialStål
max. Åtdragningsmoment3 Nm
MonteringstypProfilskena
Uppfyller ROHSja
Spännvidd D min.8 mm
Spännvidd D max.12 mm
Dimension08-12mm
Ytavarmförzinkad
MaterialStål
Med mellanläggnej
Material i rännastål
Produktserie2056 / 2058

Miljödata

CO2-avtryck (GWP) från vagga till grind0,0852 kg CO2e / 1 Styck
CO₂ Footprint (GWP)0,0852 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (3)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)

Utföranden

max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-U1-M-12 FT
Art.nr.
1186502
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-U1-M-16 FT
Art.nr.
1186509
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-U1-M-22 FT
Art.nr.
1186516
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-U1-M-28 FT
Art.nr.
1186522
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-U1-M-34 FT
Art.nr.
1186529
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-U1-M-40 FT
Art.nr.
1186536
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-U1-M-46 FT
Art.nr.
1186542
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-U1-M-52 FT
Art.nr.
1186549
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-U1-M-58 FT
Art.nr.
1186556
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-U1-M-64 FT
Art.nr.
1186562
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
BS-U1-M-70 FT
Art.nr.
1186569
max. Åtdragningsmoment
5
Spännvidd D min.
64
Spännvidd D max.
70
BS-U1-M-76 FT
Art.nr.
1186576
max. Åtdragningsmoment
5
Spännvidd D min.
70
Spännvidd D max.
76
BS-U1-M-82 FT
Art.nr.
1186582
max. Åtdragningsmoment
5
Spännvidd D min.
76
Spännvidd D max.
82
BS-U1-M-90 FT
Art.nr.
1186589
max. Åtdragningsmoment
5
Spännvidd D min.
82
Spännvidd D max.
90
BS-U1-M-100 FT
Art.nr.
1186597
max. Åtdragningsmoment
5
Spännvidd D min.
90
Spännvidd D max.
100
