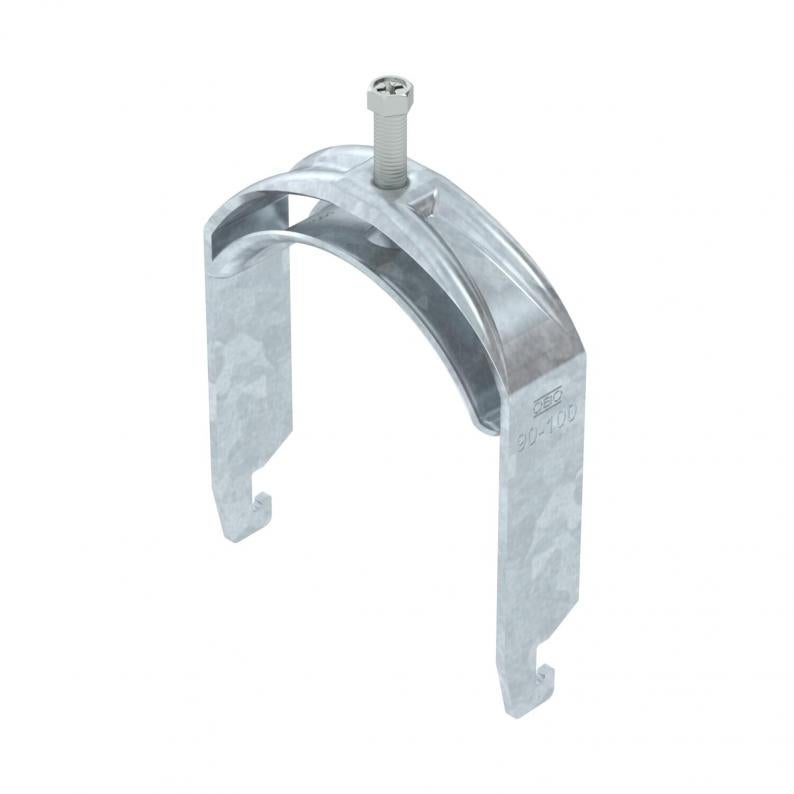

Kabelhållare U-fot 1-vägs, metallmellanlägg, FT

Kabelhållare U-fot 1-vägs, metallmellanlägg, FT

Typ BS-U1-M-100 FT
Art.nr. 1186597
EAN 4012196850242
Visa alla utföranden
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.

kl. VKE: 25 Styck

Styck

Beskrivning

Kabelhållare med U-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Slitsbredd 18 mm
  • Slitsbredd 22 mm
  • Kabelhållare för C-profilskena med slits 18-22 mm
  • Elektrisk funktionsgaranti 30 minuter
  • Brandsäker elinstallation / funktionsgaranti 60 minuter
  • Elektrisk funktionsgaranti 90 minuter
  • CO₂-avtryck (PCF)
  • Förpackning utan plast
  • Förpackning helt av återvunnen kartong

Teknisk data

Mått

Längd27 mm
Bredd107 mm
Höjd134 mm
Mått L43 mm
Mått A27 mm
Mått B107 mm
Mått H134 mm
Mått t3 mm
Mått C38 mm
Mått G (mm)M8

Teknisk data

Brandsäker installation / funktionsgarantija
Plåttjocklek3 mm
för rördiameter min.90 mm
för rördiameter max.100 mm
Skårbredd10 mm
för skena med skårbredd (med intervall) min.18 mm
för skena med skårbredd (med intervall) max.22 mm
Halogenfrija
GängaM8
Med plastdosanej
Med metalldosaja
Längd yttermått38 mm
Antal kablar/rör1
Tillsats ytavarmförzinkad (FS)
Tillsats materialStål
max. Åtdragningsmoment5 Nm
MonteringstypProfilskena
Uppfyller ROHSja
Spännvidd D min.90 mm
Spännvidd D max.100 mm
Dimension90-100mm
Ytavarmförzinkad
MaterialStål
Med mellanläggnej
Material i rännastål
Produktserie2056 / 2058

Miljödata

Förpackning helt av återvunnen kartongja
Förpackning utan plastja
CO2-avtryck (GWP) från vagga till grind0,753 kg CO2e / 1 Styck
CO₂ Footprint (GWP)0,753 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (5)
Certifikat (3)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)

Utföranden

max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-U1-M-12 FT
Art.nr.
1186502
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-U1-M-16 FT
Art.nr.
1186509
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-U1-M-22 FT
Art.nr.
1186516
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-U1-M-28 FT
Art.nr.
1186522
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-U1-M-34 FT
Art.nr.
1186529
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-U1-M-40 FT
Art.nr.
1186536
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-U1-M-46 FT
Art.nr.
1186542
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-U1-M-52 FT
Art.nr.
1186549
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-U1-M-58 FT
Art.nr.
1186556
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-U1-M-64 FT
Art.nr.
1186562
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
BS-U1-M-70 FT
Art.nr.
1186569
max. Åtdragningsmoment
5
Spännvidd D min.
64
Spännvidd D max.
70
BS-U1-M-76 FT
Art.nr.
1186576
max. Åtdragningsmoment
5
Spännvidd D min.
70
Spännvidd D max.
76
BS-U1-M-82 FT
Art.nr.
1186582
max. Åtdragningsmoment
5
Spännvidd D min.
76
Spännvidd D max.
82
BS-U1-M-90 FT
Art.nr.
1186589
max. Åtdragningsmoment
5
Spännvidd D min.
82
Spännvidd D max.
90
BS-U1-M-100 FT
Art.nr.
1186597
max. Åtdragningsmoment
5
Spännvidd D min.
90
Spännvidd D max.
100
