Kabelhållare U-fot 1-vägs, plastmellanlägg, Al
Typ BS-U1-K-28 ALU
Art.nr. 1186922
EAN 4012196851881
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning

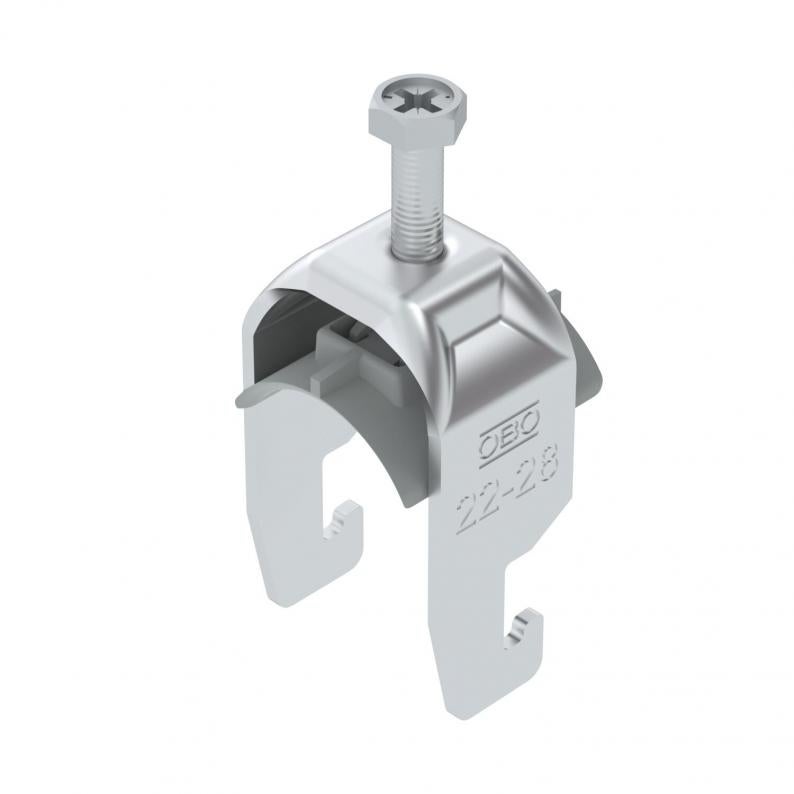

Kabelhållare med U-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 33 mm |
| Höjd | 57 mm |
| Mått L | 35 mm |
| Mått A | 22,5 mm |
| Mått B | 33 mm |
| Mått H | 57 mm |
| Mått t | 2 mm |
| Mått C | 34 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 2 mm |
|---|---|
| för rördiameter min. | 22 mm |
| för rördiameter max. | 28 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 18 mm |
| för skena med skårbredd (med intervall) max. | 22 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med plastdosa | ja |
| Längd yttermått | 34 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | obehandlad |
| Tillsats material | Aluminium |
| max. Åtdragningsmoment | 2 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 22 mm |
| Spännvidd D max. | 28 mm |
| Dimension | 22-28mm |
| Material | Aluminium |
| Med mellanlägg | nej |
| Material i ränna | Plast |
| Materialkvalitet i ränna | Polypropen |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,26 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,26 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-U1-K-12 ALU
2
8
12
1186902
BS-U1-K-16 ALU
2
12
16
1186909
BS-U1-K-22 ALU
2
16
22
1186916
BS-U1-K-28 ALU
2
22
28
1186922
BS-U1-K-34 ALU
2
28
34
1186929
BS-U1-K-40 ALU
2
34
40
1186936
BS-U1-K-46 ALU
2
40
46
1186942
BS-U1-K-52 ALU
2
46
52
1186949
BS-U1-K-58 ALU
2
52
58
1186956
BS-U1-K-64 ALU
2
58
64
1186962
BS-U1-K-70 ALU
2
64
70
1186969
BS-U1-K-76 ALU
2
70
76
1186976
Spännvidd D min.
Spännvidd D max.
BS-U1-K-12 ALU
Art.nr.
1186902
max. Åtdragningsmoment
2
Spännvidd D min.
8
Spännvidd D max.
12
BS-U1-K-16 ALU
Art.nr.
1186909
max. Åtdragningsmoment
2
Spännvidd D min.
12
Spännvidd D max.
16
BS-U1-K-22 ALU
Art.nr.
1186916
max. Åtdragningsmoment
2
Spännvidd D min.
16
Spännvidd D max.
22
BS-U1-K-28 ALU
Art.nr.
1186922
max. Åtdragningsmoment
2
Spännvidd D min.
22
Spännvidd D max.
28
BS-U1-K-34 ALU
Art.nr.
1186929
max. Åtdragningsmoment
2
Spännvidd D min.
28
Spännvidd D max.
34
BS-U1-K-40 ALU
Art.nr.
1186936
max. Åtdragningsmoment
2
Spännvidd D min.
34
Spännvidd D max.
40
BS-U1-K-46 ALU
Art.nr.
1186942
max. Åtdragningsmoment
2
Spännvidd D min.
40
Spännvidd D max.
46
BS-U1-K-52 ALU
Art.nr.
1186949
max. Åtdragningsmoment
2
Spännvidd D min.
46
Spännvidd D max.
52
BS-U1-K-58 ALU
Art.nr.
1186956
max. Åtdragningsmoment
2
Spännvidd D min.
52
Spännvidd D max.
58
BS-U1-K-64 ALU
Art.nr.
1186962
max. Åtdragningsmoment
2
Spännvidd D min.
58
Spännvidd D max.
64
BS-U1-K-70 ALU
Art.nr.
1186969
max. Åtdragningsmoment
2
Spännvidd D min.
64
Spännvidd D max.
70
BS-U1-K-76 ALU
Art.nr.
1186976
max. Åtdragningsmoment
2
Spännvidd D min.
70
Spännvidd D max.
76
