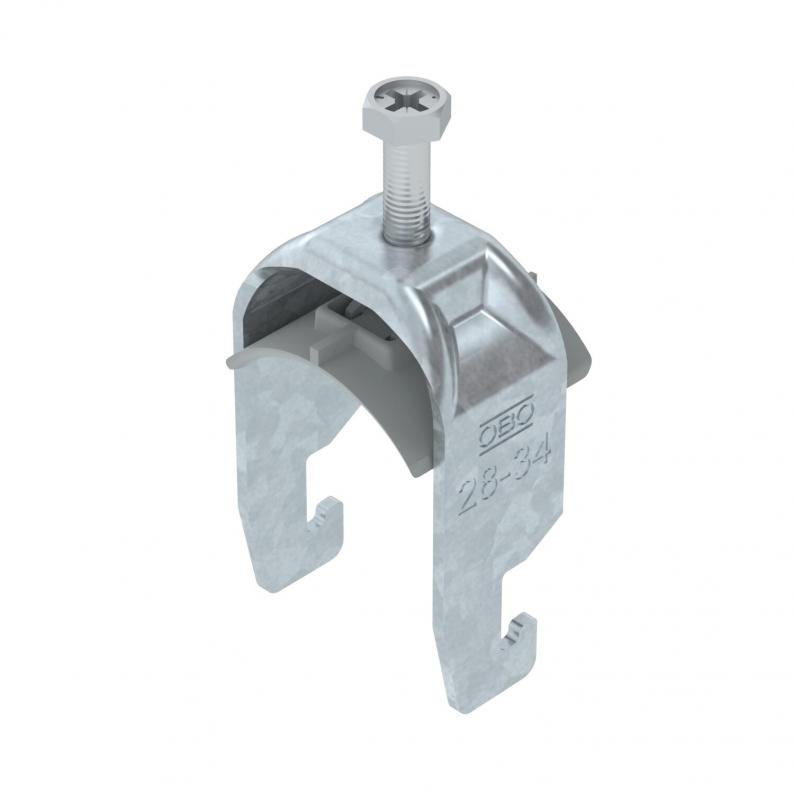

Kabelhållare U-fot 1-vägs, plastmellanlägg, FT

Kabelhållare U-fot 1-vägs, plastmellanlägg, FT

Typ BS-U1-K-34 FT
Art.nr. 1186729
EAN 4012196850914
Visa alla utföranden
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.

kl. VKE: 100 Styck

Styck

Beskrivning

Kabelhållare med U-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • halogenfri; utan klor, fluor och brom
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Slitsbredd 18 mm
  • Slitsbredd 22 mm
  • Kabelhållare för C-profilskena med slits 18-22 mm
  • CO₂-avtryck (PCF)
  • Förpackning utan plast
  • Förpackning helt av återvunnen kartong

Teknisk data

Mått

Längd22,5 mm
Bredd39 mm
Höjd64 mm
Mått L35 mm
Mått A22,5 mm
Mått B39 mm
Mått H64 mm
Mått t2 mm
Mått C34 mm
Mått G (mm)M6

Teknisk data

Plåttjocklek2 mm
för rördiameter min.28 mm
för rördiameter max.34 mm
Skårbredd10 mm
för skena med skårbredd (med intervall) min.18 mm
för skena med skårbredd (med intervall) max.22 mm
Halogenfrija
GängaM6
Med plastdosaja
Längd yttermått34 mm
Antal kablar/rör1
Tillsats ytavarmförzinkad (FS)
Tillsats materialStål
max. Åtdragningsmoment3 Nm
MonteringstypProfilskena
Uppfyller ROHSja
Spännvidd D min.28 mm
Spännvidd D max.34 mm
Dimension28-34mm
Ytavarmförzinkad
MaterialStål
Med mellanläggnej
Material i rännaPlast
Materialkvalitet i rännaPolypropen
Produktserie2056 / 2058

Miljödata

Förpackning helt av återvunnen kartongja
Förpackning utan plastja
CO2-avtryck (GWP) från vagga till grind0,1397 kg CO2e / 1 Styck
CO₂ Footprint (GWP)0,1397 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)

Utföranden

max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-U1-K-12 FT
Art.nr.
1186702
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-U1-K-16 FT
Art.nr.
1186709
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-U1-K-22 FT
Art.nr.
1186716
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-U1-K-28 FT
Art.nr.
1186722
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-U1-K-34 FT
Art.nr.
1186729
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-U1-K-40 FT
Art.nr.
1186736
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-U1-K-46 FT
Art.nr.
1186742
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-U1-K-52 FT
Art.nr.
1186749
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-U1-K-58 FT
Art.nr.
1186756
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-U1-K-64 FT
Art.nr.
1186762
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
BS-U1-K-70 FT
Art.nr.
1186769
max. Åtdragningsmoment
5
Spännvidd D min.
64
Spännvidd D max.
70
BS-U1-K-76 FT
Art.nr.
1186776
max. Åtdragningsmoment
5
Spännvidd D min.
70
Spännvidd D max.
76
BS-U1-K-82 FT
Art.nr.
1186782
max. Åtdragningsmoment
5
Spännvidd D min.
76
Spännvidd D max.
82
BS-U1-K-90 FT
Art.nr.
1186789
max. Åtdragningsmoment
5
Spännvidd D min.
82
Spännvidd D max.
90
BS-U1-K-100 FT
Art.nr.
1186797
max. Åtdragningsmoment
5
Spännvidd D min.
90
Spännvidd D max.
100
