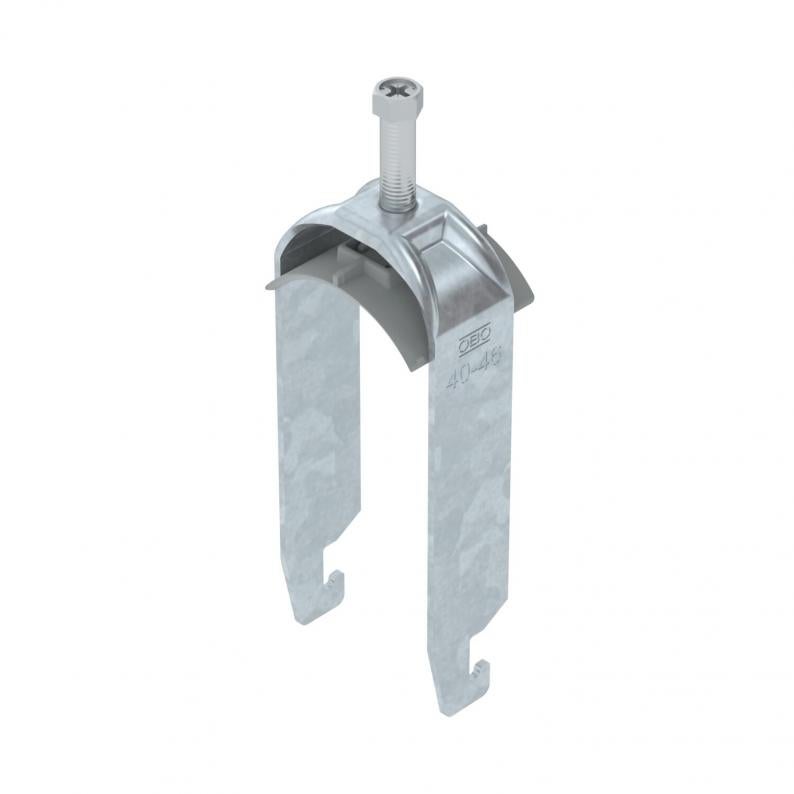

Kabelhållare U-fot 2-vägs, plastmellanlägg, FT
Typ BS-U2-K-46 FT
Art.nr. 1186743
EAN 4012196851027
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning
Kabelhållare med U-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 25 mm |
|---|---|
| Bredd | 51 mm |
| Höjd | 128 mm |
| Mått L | 45 mm |
| Mått A | 25 mm |
| Mått B | 51 mm |
| Mått H | 128 mm |
| Mått t | 2 mm |
| Mått C | 40 mm |
| Mått G (mm) | M8 |
Teknisk data
| Plåttjocklek | 2 mm |
|---|---|
| för rördiameter min. | 40 mm |
| för rördiameter max. | 46 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 18 mm |
| för skena med skårbredd (med intervall) max. | 22 mm |
| Halogenfri | ja |
| Gänga | M8 |
| Med plastdosa | ja |
| Längd yttermått | 40 mm |
| Antal kablar/rör | 2 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 5 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 40 mm |
| Spännvidd D max. | 46 mm |
| Dimension | 40-46mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | Plast |
| Materialkvalitet i ränna | Polypropen |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,293 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,293 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-U2-K-12 FT
3
8
12
1186703
BS-U2-K-16 FT
3
12
16
1186710
BS-U2-K-22 FT
3
16
22
1186717
BS-U2-K-28 FT
3
22
28
1186723
BS-U2-K-34 FT
3
28
34
1186730
BS-U2-K-40 FT
3
34
40
1186737
BS-U2-K-46 FT
5
40
46
1186743
BS-U2-K-52 FT
5
46
52
1186750
BS-U2-K-58 FT
5
52
58
1186757
BS-U2-K-64 FT
5
58
64
1186763
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-U2-K-12 FT
Art.nr.
1186703
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-U2-K-16 FT
Art.nr.
1186710
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-U2-K-22 FT
Art.nr.
1186717
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-U2-K-28 FT
Art.nr.
1186723
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-U2-K-34 FT
Art.nr.
1186730
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-U2-K-40 FT
Art.nr.
1186737
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-U2-K-46 FT
Art.nr.
1186743
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-U2-K-52 FT
Art.nr.
1186750
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-U2-K-58 FT
Art.nr.
1186757
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-U2-K-64 FT
Art.nr.
1186763
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
