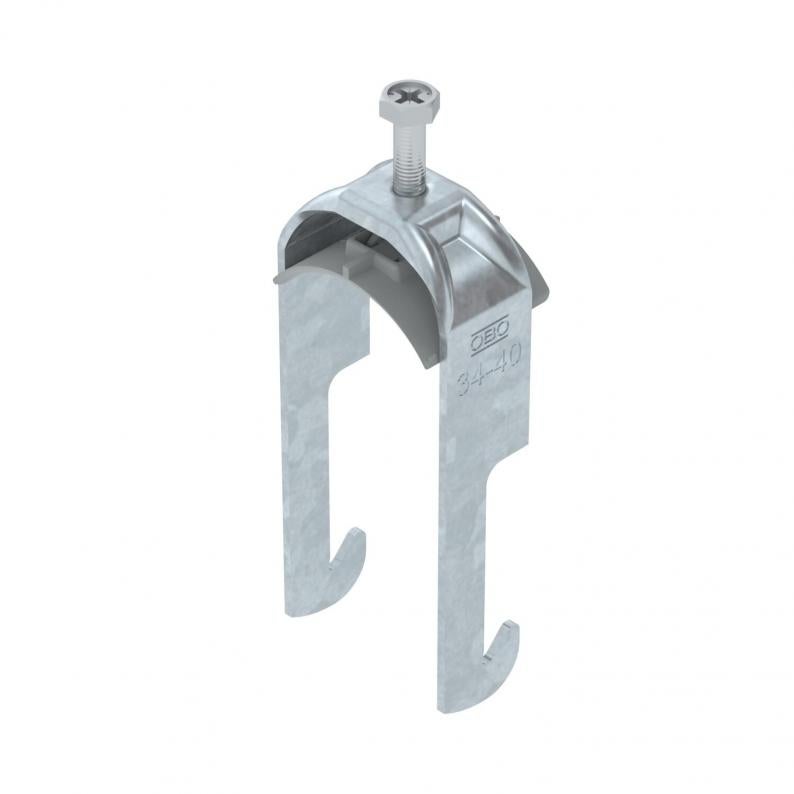

Kabelhållare W-fot 1-vägs, plastmellanlägg, FT
Typ BS-W1-K-40 FT
Art.nr. 1187732
EAN 4012196854431
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 100 Styck
100Styck
Styck
Beskrivning
Kabelhållare med W-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på vinkeljärn < 40 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 45 mm |
| Höjd | 109 mm |
| Mått L | 35 mm |
| Mått A | 22,5 mm |
| Mått B | 45 mm |
| Mått H | 109 mm |
| Mått t | 2 mm |
| Mått C | 34 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 2 mm |
|---|---|
| för rördiameter min. | 34 mm |
| för rördiameter max. | 40 mm |
| Skårbredd | 10 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med plastdosa | ja |
| Längd yttermått | 34 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | Vinkelprofil |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 34 mm |
| Spännvidd D max. | 40 mm |
| Dimension | 34-40mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | Plast |
| Materialkvalitet i ränna | Polypropen |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,2131 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,2131 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-W1-K-12 FT
3
8
12
1187702
BS-W1-K-16 FT
3
12
16
1187708
BS-W1-K-22 FT
3
16
22
1187714
BS-W1-K-28 FT
3
22
28
1187720
BS-W1-K-34 FT
3
28
34
1187726
BS-W1-K-40 FT
3
34
40
1187732
BS-W1-K-46 FT
5
40
46
1187738
BS-W1-K-52 FT
5
46
52
1187744
BS-W1-K-58 FT
5
52
58
1187750
BS-W1-K-64 FT
5
58
64
1187756
BS-W1-K-70 FT
5
64
70
1187762
