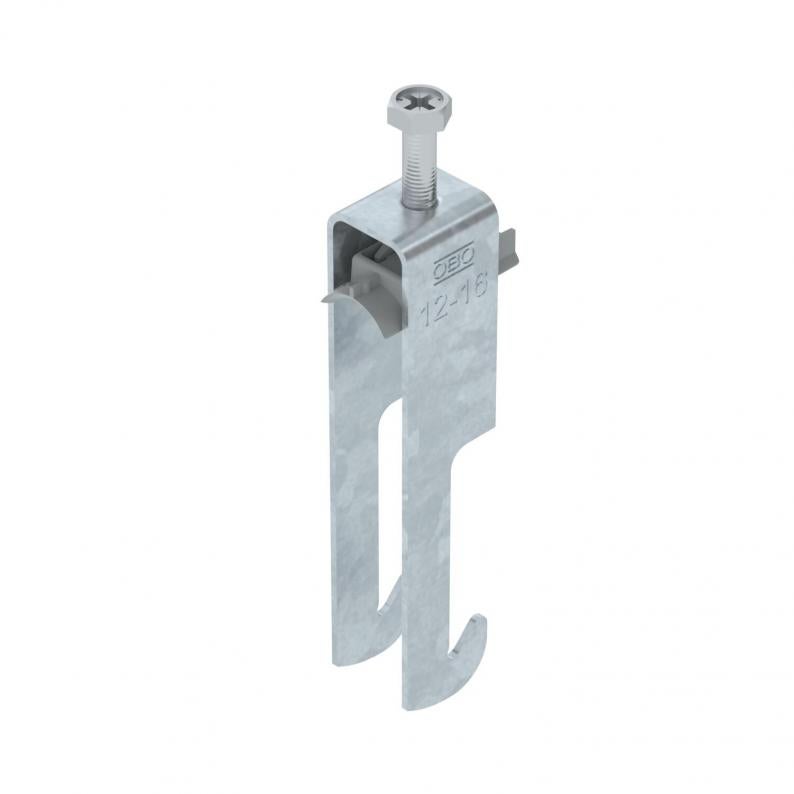

Kabelhållare W-fot 2-vägs, plastmellanlägg, FT
Typ BS-W2-K-16 FT
Art.nr. 1187709
EAN 4012196854462
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning
Kabelhållare med W-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 2 enkelkablar på vinkeljärn < 40 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 20 mm |
| Höjd | 105 mm |
| Mått L | 35 mm |
| Mått A | 22,5 mm |
| Mått B | 20 mm |
| Mått H | 105 mm |
| Mått t | 1,5 mm |
| Mått C | 34 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 1,5 mm |
|---|---|
| för rördiameter min. | 12 mm |
| för rördiameter max. | 16 mm |
| Skårbredd | 10 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med plastdosa | ja |
| Längd yttermått | 34 mm |
| Antal kablar/rör | 2 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | Vinkelprofil |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 12 mm |
| Spännvidd D max. | 16 mm |
| Dimension | 12-16mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | Plast |
| Materialkvalitet i ränna | Polypropen |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,1949 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1949 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-W2-K-12 FT
3
8
12
1187703
BS-W2-K-16 FT
3
12
16
1187709
BS-W2-K-22 FT
3
16
22
1187715
BS-W2-K-28 FT
3
22
28
1187721
BS-W2-K-34 FT
3
28
34
1187727
BS-W2-K-40 FT
3
34
40
1187733
BS-W2-K-46 FT
5
40
46
1187739
BS-W2-K-52 FT
5
46
52
1187745
BS-W2-K-58 FT
5
52
58
1187751
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-W2-K-12 FT
Art.nr.
1187703
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-W2-K-16 FT
Art.nr.
1187709
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-W2-K-22 FT
Art.nr.
1187715
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-W2-K-28 FT
Art.nr.
1187721
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-W2-K-34 FT
Art.nr.
1187727
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-W2-K-40 FT
Art.nr.
1187733
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-W2-K-46 FT
Art.nr.
1187739
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-W2-K-52 FT
Art.nr.
1187745
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-W2-K-58 FT
Art.nr.
1187751
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
