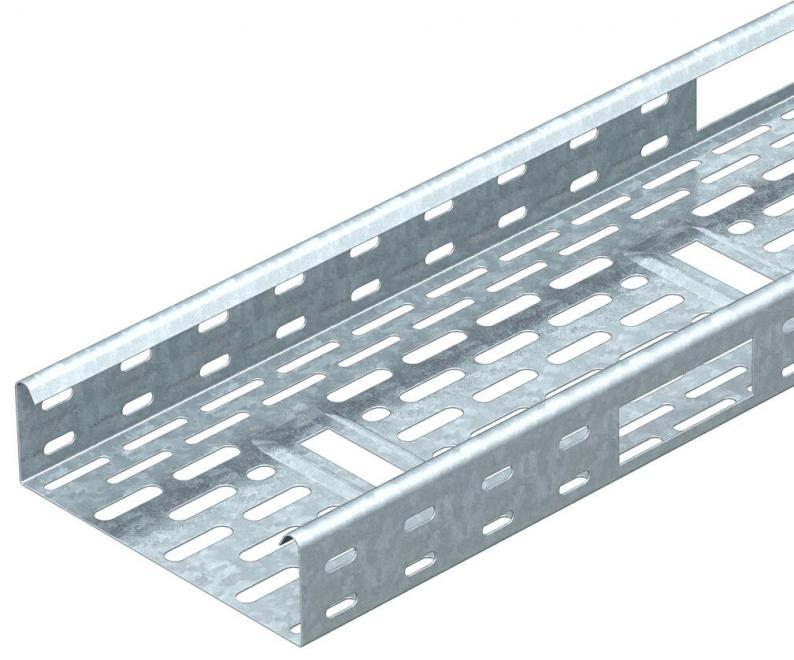

Kabelränna IKS 60 FS

Kabelränna IKS 60 FS

Typ IKS 610 FS
Art.nr. 6087116
EAN 4012196168439
Visa alla utföranden
Art.nr. / Typ
Längd
Bredd
Plåttjocklek

kl. VKE: 3 m

m

Beskrivning

Installationskabelrännsystem med 60 mm sidohöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Enligt VdS-direktiv 2092 med 30 % hålandel för användning under sprinkleranläggningar.

Bottengenomföring från och med bredden 200 mm. Sidohål var 300 mm. Förbindningsdelar beställs separat.

  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)

Teknisk data

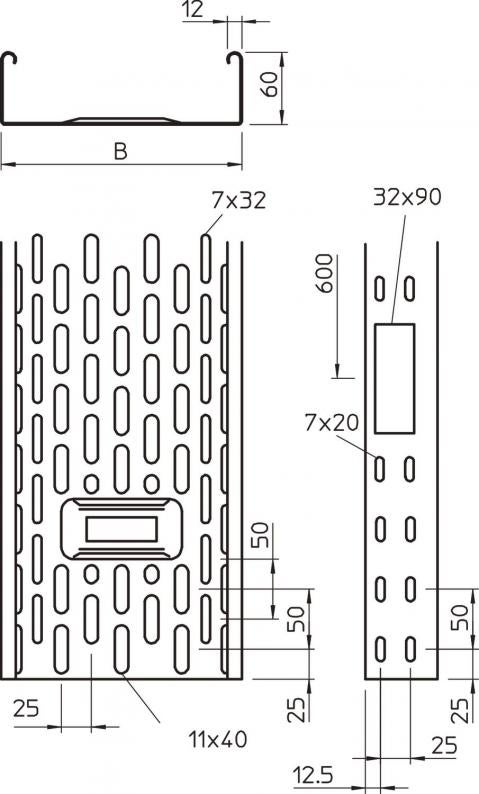

Mått

Längd3000 mm
Bredd100 mm
Höjd60 mm
Mått B100 mm

Teknisk data

Brandsäker installation / funktionsgarantinej
Sidohålningja
Utförande förbindningutan förbindning
Utförande med brett spannnej
Tvärsnitt58 cm²
Rostfritt stål, betatnej
Plåttjocklek1 mm
Monteringshål i bottenja
NATO-hålmönsternej
Tvärsnitt5800 mm²
Med överdelnej
Mått60 x 100
Uppfyller ROHSja
Dimension60x100x3000
Ytasendzimirförzinkad
MaterialStål
Färgzink
Användning sprinkleranläggningja
Belastningstesttyp enligt IEC 61537typ II
Typ av förbindelse för kabelhållarsystemskruvad
ProduktserieIKS-serien

Belastning

Konsolavstånd 1,0 m0,9 kN/m
Konsolavstånd 1,5 m0,9 kN/m
Konsolavstånd 2,0 m0,7 kN/m
Konsolavstånd 2,5 m0,45 kN/m
Belastningsdiagram kabelränna typ IKS 60

Tillåten belastning i kN/m

Stödbredd i m

Gavelböjning i mm vid tillåtna kN/m

Belastningskurva vid testning

Belastningskurva med kabelränna/-ledningsbredd i mm

Sidböjningskurva beroende på konsolavstånd

Miljödata

CO2-avtryck (GWP) från vagga till grind4,3254 kg CO2e / 1 Meter
CO₂ Footprint (GWP)4,3254 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tillbehör

Systemtillbehör

Art.nr. 6067603

Skarv vfz (FT)
Typ
RLVK 60 FT

kl. VKE: 10 Styck

Styck

Art.nr. 7070306

Skarvbeslag (DD)
Typ
SSLB 100 DD

kl. VKE: 20 Styck

Styck

Art.nr. 6036130

45° böj 60 FT
Typ
RB 45 610 FT

kl. VKE: 1 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (1)

Utföranden

Bredd
IKS 610 FS
Art.nr.
6087116
Längd
3000
Bredd
100
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
IKS 620 FS
Art.nr.
6087132
Längd
3000
Bredd
200
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
