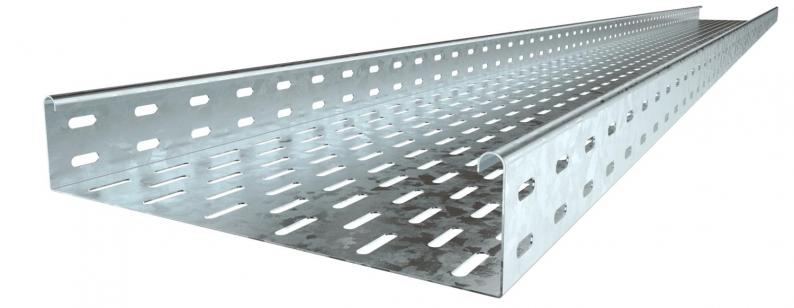

Kabelränna MKS 60 FT

Kabelränna MKS 60 FT

Typ MKS 650 FT
Art.nr. 6055699
EAN 4012196388097
Visa alla utföranden
Art.nr. / Typ
Längd
Bredd
Plåttjocklek

kl. VKE: 3 m

m

Beskrivning

MKS 60 = medeltungt kabelrännesystem med 60 mm sidhöjd.

Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)

Teknisk data

Mått

Längd3000 mm
Bredd500 mm
Höjd60 mm
Mått B500 mm
Mått W500 mm

Teknisk data

Brandsäker installation / funktionsgarantinej
Sidohålningja
Utförande förbindningutan förbindning
Utförande med brett spannnej
Tvärsnitt298 cm²
Rostfritt stål, betatnej
Plåttjocklek1 mm
Monteringshål i bottenja
NATO-hålmönsternej
Tvärsnitt29800 mm²
Med överdelnej
Mått60 x 500
Uppfyller ROHSja
Dimension60x500x3000
Ytavarmförzinkad
MaterialStål
Färgzink
Belastningstesttyp enligt IEC 61537typ II
Typ av förbindelse för kabelhållarsystemskruvad
ProduktserieMKS

Belastning

Konsolavstånd 1,5 m1,5 kN/m
Konsolavstånd 1,75 m1,25 kN/m
Konsolavstånd 2,0 m1 kN/m
Konsolavstånd 2,5 m0,5 kN/m
Belastningsdiagram kabelränna typ MKS 60

Tillåten belastning i kN/m

Stödbredd i m

Gavelböjning i mm vid tillåtna kN/m

Belastningskurva vid testning

Belastningskurva med kabelränna/-ledningsbredd i mm

Sidböjningskurva beroende på konsolavstånd

Miljödata

CO2-avtryck (GWP) från vagga till grind11,551 kg CO2e / 1 Meter
CO₂ Footprint (GWP)11,551 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tillbehör

Systemtillbehör

Art.nr. 6067603

Skarv vfz (FT)
Typ
RLVK 60 FT

kl. VKE: 10 Styck

Styck

Art.nr. 7070326

Skarvbeslag (DD)
Typ
SSLB 500 DD

kl. VKE: 20 Styck

Styck

Art.nr. 6051448

Lock med vridregel FT
Typ
DRL 500 FT

kl. VKE: 3 m

m

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (4)
Produktbilder (3)
Ladda ner 3D-data (1)

Utföranden

Bredd
MKS 630 FT
Art.nr.
6055613
Längd
3000
Bredd
300
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
MKS 640 FT
Art.nr.
6055664
Längd
3000
Bredd
400
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
MKS 650 FT
Art.nr.
6055699
Längd
3000
Bredd
500
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
MKS 660 FT
Art.nr.
6055710
Längd
3000
Bredd
600
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
