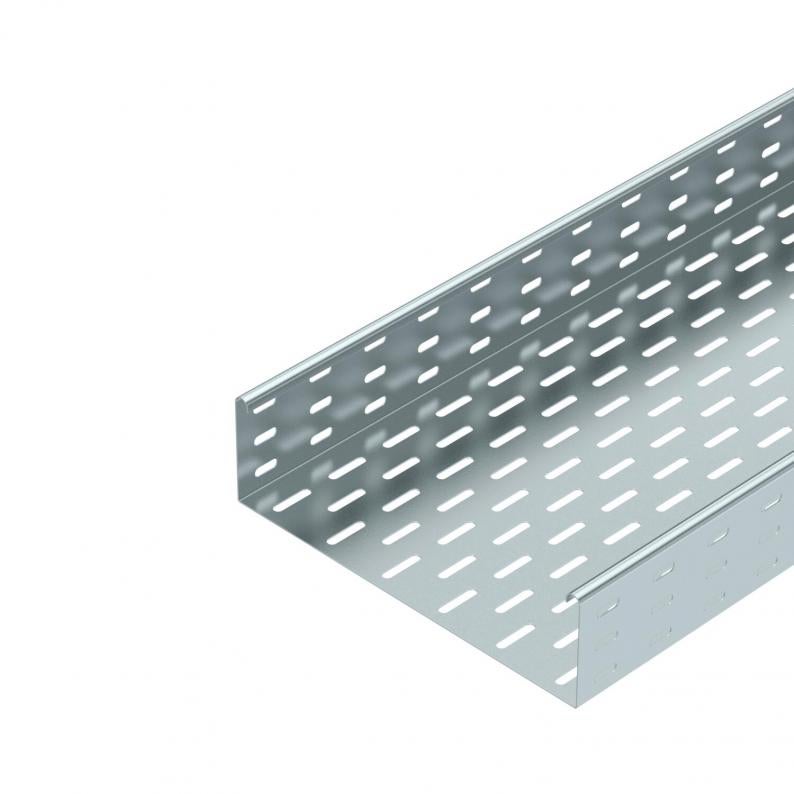

Kabelränna MKS 85 FS

Kabelränna MKS 85 FS

Typ MKS 830 FS
Art.nr. 6057306
EAN 4012196060856
Visa alla utföranden
Art.nr. / Typ / E-nr
Längd
Bredd
Plåttjocklek

kl. VKE: 3 m

m

Beskrivning

Medeltungt kabelrännsystem med 85 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)

Teknisk data

Mått

Längd3000 mm
Bredd300 mm
Höjd85 mm
Mått B300 mm
Mått W300 mm

Teknisk data

Brandsäker installation / funktionsgarantinej
Sidohålningja
Utförande förbindningutan förbindning
Utförande med brett spannnej
Tvärsnitt253 cm²
Rostfritt stål, betatnej
Plåttjocklek1 mm
Monteringshål i bottenja
NATO-hålmönsternej
Tvärsnitt25300 mm²
Med överdelnej
Mått85 x 300
Uppfyller ROHSja
Dimension85x300x3000
Ytasendzimirförzinkad
MaterialStål
Färgzink
Belastningstesttyp enligt IEC 61537typ II
Typ av förbindelse för kabelhållarsystemskruvad
ProduktserieMKS

Belastning

Konsolavstånd 1,5 m1,75 kN/m
Konsolavstånd 1,75 m1,4 kN/m
Konsolavstånd 2,0 m1,1 kN/m
Konsolavstånd 2,5 m0,5 kN/m
Belastningsdiagram kabelränna typ MKS 85

Tillåten belastning i kN/m

Stödbredd i m

Gavelböjning i mm vid tillåtna kN/m

Belastningskurva vid testning

Belastningskurva med kabelränna/-ledningsbredd i mm

Sidböjningskurva beroende på konsolavstånd

från 300 mm bredd kontrollerad med skarvbeslag SSLB

Miljödata

CO2-avtryck (GWP) från vagga till grind9,2014 kg CO2e / 1 Meter
CO₂ Footprint (GWP)9,2014 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tillbehör

Systemtillbehör
Typ
RLVL 85 FS

kl. VKE: 10 Styck

Styck

Art.nr. 7070217

Skarvbeslag vfz (FS)
Typ
SSLB 300 FS

kl. VKE: 20 Styck

Styck

Art.nr. 6036204

45° böj 85 FS
Typ
RB 45 830 FS

kl. VKE: 1 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (1)

Utföranden

Bredd
MKS 810 FS
Art.nr.
6057101
Längd
3000
Bredd
100
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
MKS 820 FS
Art.nr.
6057209
Längd
3000
Bredd
200
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
MKS 830 FS
Art.nr.
6057306
Längd
3000
Bredd
300
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
MKS 860 FS
Art.nr.
6057535
Längd
3000
Bredd
600
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
