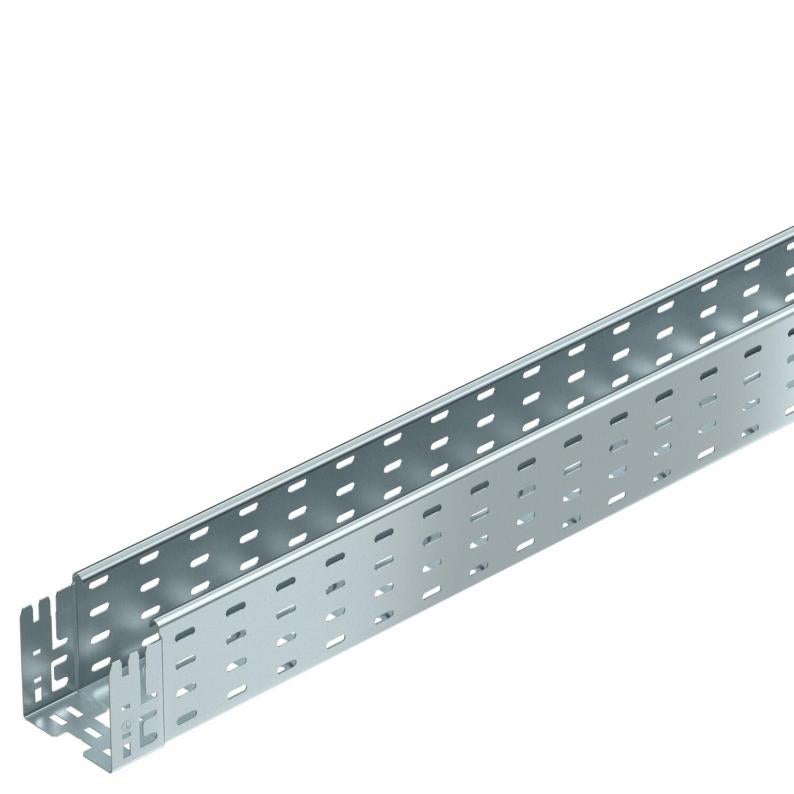

Kabelränna MKS-Magic® 110 FS
Typ MKSM 110 FS
Art.nr. 6059156
EAN 4012195830627
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Plåttjocklek
kl. VKE: 3 m
3m
m
Beskrivning
Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.
Teknisk data
Mått
| Längd | 3050 mm |
|---|---|
| Bredd | 100 mm |
| Höjd | 110 mm |
| Mått y | 62 mm |
| Mått L | 30 mm |
| Mått B | 100 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 108 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Tvärsnitt | 10800 mm² |
| Med överdel | nej |
| Uppfyller ROHS | ja |
| Dimension | 110x100x3050 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Magnetisk skärmdämpning med lock | 50 dB |
| Magnetisk skärmdämpning utan lock | 20 dB |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Användbar längd | 3000 mm |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | MKSM |
Belastning
| Konsolavstånd 1,5 m | 2 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 1,5 kN/m |
| Konsolavstånd 2,5 m | 1,07 kN/m |
| Konsolavstånd 3,0 m | 0,7 kN/m |
| NEMA-belastningsklass | 8A |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 6,1983 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,1983 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Yta
Material
Färg
Art.nr.
MKSM 110 FS
3050
100
110
nej
1
sendzimirförzinkad
Stål
zink
6059156
MKSM 115 FS
3050
150
110
nej
1
sendzimirförzinkad
Stål
zink
6059158
MKSM 120 FS
3050
200
110
nej
1
sendzimirförzinkad
Stål
zink
6059160
MKSM 130 FS
3050
300
110
nej
1
sendzimirförzinkad
Stål
zink
6059162
MKSM 140 FS
3050
400
110
nej
1
sendzimirförzinkad
Stål
zink
6059164
MKSM 150 FS
3050
500
110
nej
1
sendzimirförzinkad
Stål
zink
6059166
MKSM 160 FS
3050
600
110
nej
1
sendzimirförzinkad
Stål
zink
6059168
