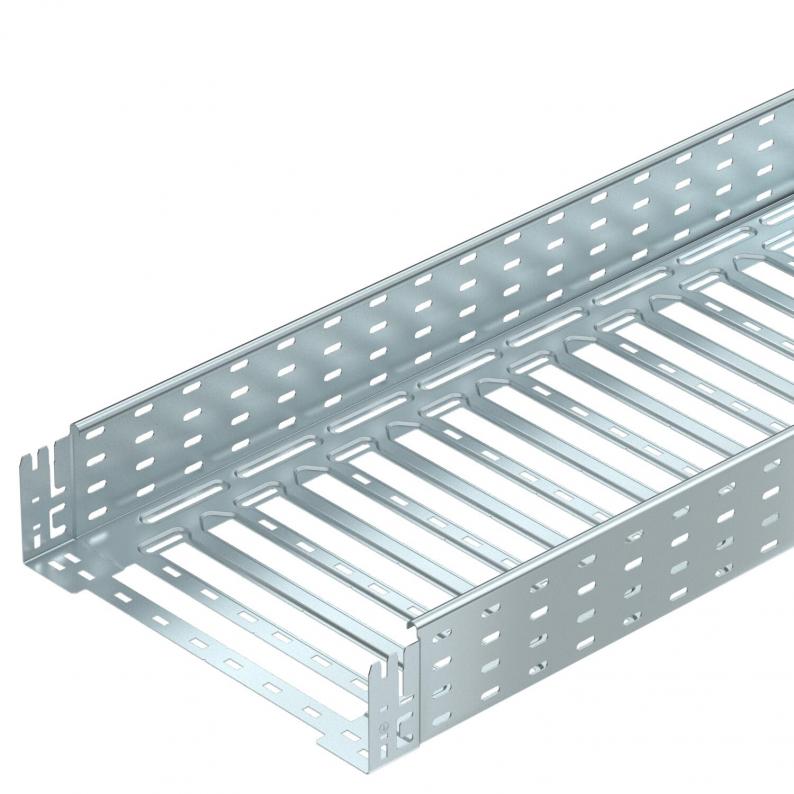

Kabelränna MKS-Magic® 110 FS

Kabelränna MKS-Magic® 110 FS

Typ MKSM 140 FS
Art.nr. 6059164
EAN 4012195830986
Visa alla utföranden
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Plåttjocklek

kl. VKE: 3 m

m

Beskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.

Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)

Teknisk data

Mått

Längd3050 mm
Bredd400 mm
Höjd110 mm
Mått y362 mm
Mått L280 mm
Mått B400 mm
Mått x296 mm

Teknisk data

Brandsäker installation / funktionsgarantinej
Sidohålningja
Utförande förbindningintegrerad förbindning
Utförande med brett spannnej
Tvärsnitt438 cm²
Rostfritt stål, betatnej
Plåttjocklek1 mm
Monteringshål i bottenja
NATO-hålmönsternej
Tvärsnitt43800 mm²
Med överdelnej
Uppfyller ROHSja
Dimension110x400x3050
Ytasendzimirförzinkad
MaterialStål
Färgzink
Användning sprinkleranläggningja
Magnetisk skärmdämpning med lock50 dB
Magnetisk skärmdämpning utan lock20 dB
Belastningstesttyp enligt IEC 61537typ II
Användbar längd3000 mm
Typ av förbindelse för kabelhållarsystemKlickfäste
ProduktserieMKSM

Belastning

Konsolavstånd 1,5 m1,8 kN/m
Konsolavstånd 2,0 m1,3 kN/m
Konsolavstånd 2,5 m0,93 kN/m
Konsolavstånd 3,0 m0,7 kN/m
NEMA-belastningsklass8A
Belastningsdiagram kabelränna typ MKSM 110

Tillåten belastning i kN/m

Stödbredd i m

Gavelböjning i mm vid tillåtna kN/m

Belastningskurva vid testning

Belastningskurva med kabelränna/-ledningsbredd i mm

Sidböjningskurva beroende på konsolavstånd

Miljödata

CO2-avtryck (GWP) från vagga till grind11,5585 kg CO2e / 1 Meter
CO₂ Footprint (GWP)11,5585 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tillbehör

Systemtillbehör

Art.nr. 6069098

Skarvset Magic FS
Typ
KTSMV 140 FS

kl. VKE: 1 Styck

Styck

Art.nr. 6036306

45° böj 110 FS
Typ
RB 45 140 FS

kl. VKE: 1 Styck

Styck

Art.nr. 6036808

90° böj 110 FS
Typ
RB 90 140 FS

kl. VKE: 1 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)

Utföranden

Bredd
MKSM 110 FS
Art.nr.
6059156
Längd
3050
Bredd
100
Höjd
110
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 115 FS
Art.nr.
6059158
Längd
3050
Bredd
150
Höjd
110
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 120 FS
Art.nr.
6059160
Längd
3050
Bredd
200
Höjd
110
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 130 FS
Art.nr.
6059162
Längd
3050
Bredd
300
Höjd
110
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 140 FS
Art.nr.
6059164
Längd
3050
Bredd
400
Höjd
110
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 150 FS
Art.nr.
6059166
Längd
3050
Bredd
500
Höjd
110
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 160 FS
Art.nr.
6059168
Längd
3050
Bredd
600
Höjd
110
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
