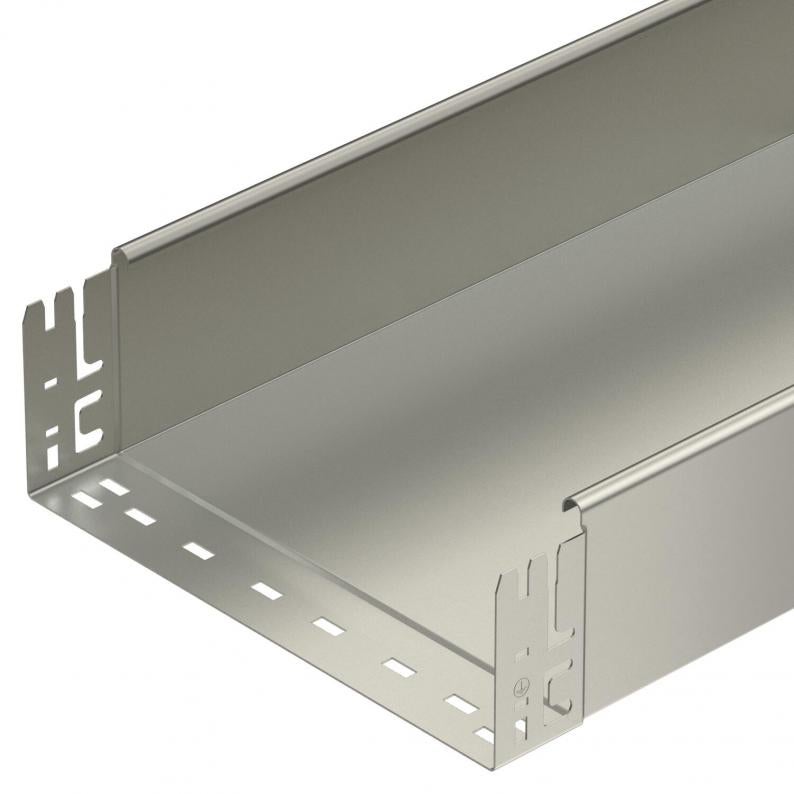

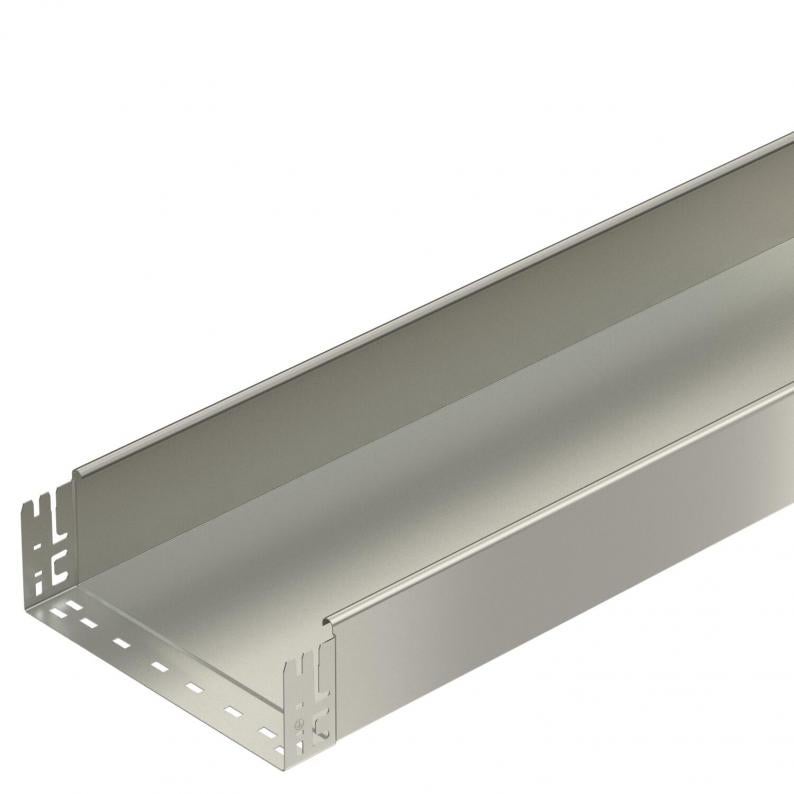

Kabelränna MKS-Magic® 110 operforerad A2
Typ MKSMU 130 A2
Art.nr. 6059422
EAN 4012195832300
Art.nr. / Typ
6059422 / MKSMU 130 A2
Längd
3050 mm
Bredd
300 mm
Höjd
110 mm
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1 mm
Yta
polerad
Material
Rostfritt stål 1.4301
Färg
rostfritt stål
kl. VKE: 3 m
3m
m
Beskrivning
Operforerad kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.
Heltäckande potentialutjämning garanteras utan extra komponenter.
Teknisk data
Mått
| Längd | 3050 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 110 mm |
| Mått B | 300 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | nej |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 328 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1 mm |
| Monteringshål i botten | nej |
| NATO-hålmönster | nej |
| Tvärsnitt | 32800 mm² |
| Med överdel | nej |
| Uppfyller ROHS | ja |
| Dimension | 110x300x3050 |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Färg | rostfritt stål |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Användbar längd | 3000 mm |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | MKSM |
Belastning
| Konsolavstånd 1,5 m | 1,85 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 1,3 kN/m |
| Konsolavstånd 2,5 m | 0,75 kN/m |
| Konsolavstånd 3,0 m | 0,6 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 20,8606 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 20,8606 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
