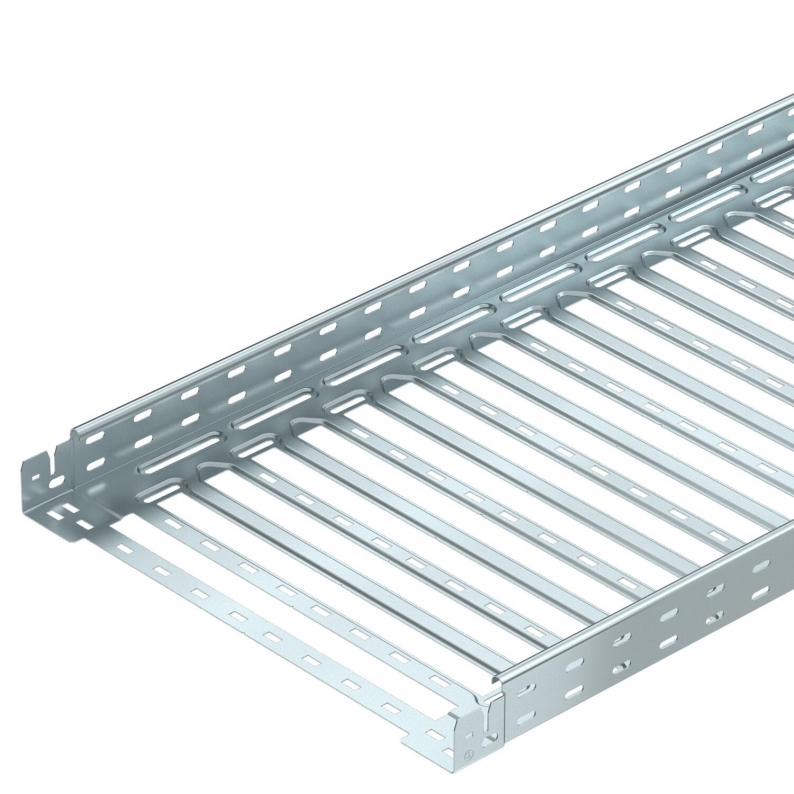

Kabelränna MKS-Magic® 60 FS

Kabelränna MKS-Magic® 60 FS

Typ MKSM 650 FS
Art.nr. 6059010
EAN 4012195829973
Visa alla utföranden
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Plåttjocklek

kl. VKE: 3 m

m

Beskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.

Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)

Teknisk data

Mått

Längd3050 mm
Bredd500 mm
Höjd60 mm
Mått y462 mm
Mått L380 mm
Mått B500 mm
Mått x396 mm

Teknisk data

Brandsäker installation / funktionsgarantinej
Sidohålningja
Utförande förbindningintegrerad förbindning
Utförande med brett spannnej
Tvärsnitt298 cm²
Rostfritt stål, betatnej
Plåttjocklek1 mm
Monteringshål i bottenja
NATO-hålmönsternej
Tvärsnitt29800 mm²
Med överdelnej
Uppfyller ROHSja
Dimension60x500x3050
Ytasendzimirförzinkad
MaterialStål
Färgzink
Användning sprinkleranläggningja
Magnetisk skärmdämpning med lock50 dB
Magnetisk skärmdämpning utan lock20 dB
Belastningstesttyp enligt IEC 61537typ II
Användbar längd3000 mm
Typ av förbindelse för kabelhållarsystemKlickfäste
ProduktserieMKSM

Belastning

Konsolavstånd 1,5 m1,5 kN/m
Konsolavstånd 2,0 m1 kN/m
Konsolavstånd 2,5 m0,7 kN/m
NEMA-belastningsklass8A
Belastningsdiagram kabelränna typ MKSM 60

Tillåten belastning i kN/m

Stödbredd i m

Gavelböjning i mm vid tillåtna kN/m

Belastningskurva vid testning

Belastningskurva med kabelränna/-ledningsbredd i mm

Sidböjningskurva beroende på konsolavstånd

Miljödata

CO2-avtryck (GWP) från vagga till grind11,5652 kg CO2e / 1 Meter
CO₂ Footprint (GWP)11,5652 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tillbehör

Systemtillbehör

Art.nr. 6068924

Skarvset Magic FS
Typ
KTSMV 650 FS

kl. VKE: 1 Styck

Styck

Art.nr. 6036110

45° böj 60 FS
Typ
RB 45 650 FS

kl. VKE: 1 Styck

Styck

Art.nr. 6036570

90° böj 60 FS
Typ
RB 90 650 FS

kl. VKE: 1 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (2)

Utföranden

Bredd
MKSM 610 FS
Art.nr.
6059000
Längd
3050
Bredd
100
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 615 FS
Art.nr.
6059002
Längd
3050
Bredd
150
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 620 FS
Art.nr.
6059004
Längd
3050
Bredd
200
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 630 FS
Art.nr.
6059006
Längd
3050
Bredd
300
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 640 FS
Art.nr.
6059008
Längd
3050
Bredd
400
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 650 FS
Art.nr.
6059010
Längd
3050
Bredd
500
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
MKSM 660 FS
Art.nr.
6059012
Längd
3050
Bredd
600
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
