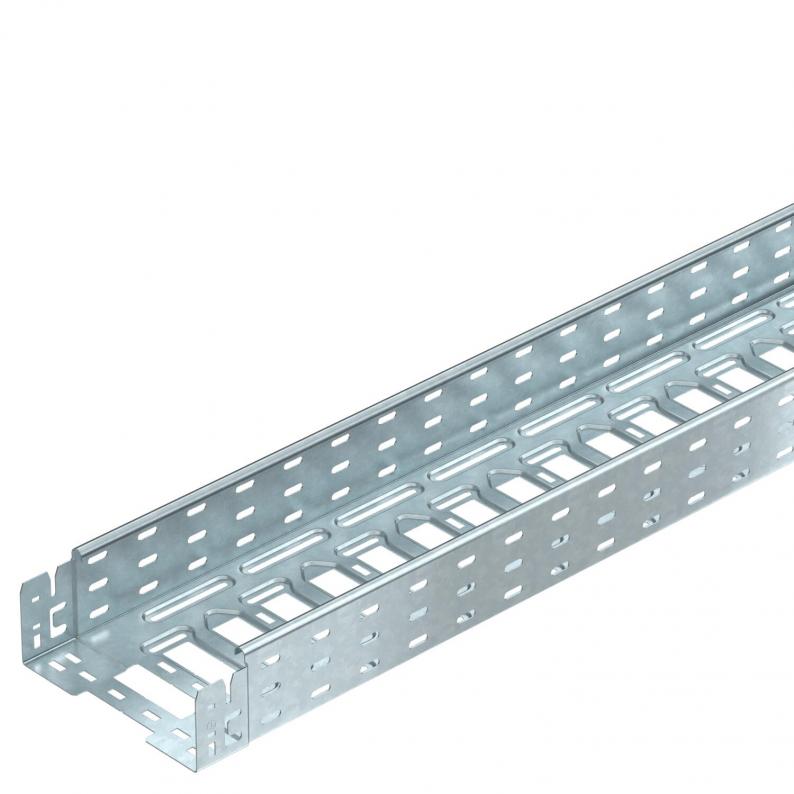

Kabelränna MKS-Magic® 85 FT
Typ MKSM 820 FT
Art.nr. 6059101
EAN 4012195830436
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Plåttjocklek
kl. VKE: 3 m
3m
m
Beskrivning
Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.
Teknisk data
Mått
| Längd | 3050 mm |
|---|---|
| Bredd | 200 mm |
| Höjd | 85 mm |
| Mått y | 162 mm |
| Mått L | 80 mm |
| Mått B | 200 mm |
| Mått x | 96 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 186 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Tvärsnitt | 18600 mm² |
| Med överdel | nej |
| Uppfyller ROHS | ja |
| Dimension | 85x200x3050 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Användning sprinkleranläggning | ja |
| Magnetisk skärmdämpning med lock | 50 dB |
| Magnetisk skärmdämpning utan lock | 20 dB |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Användbar längd | 3000 mm |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | MKSM |
Belastning
| Konsolavstånd 1,5 m | 1,7 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 1,35 kN/m |
| Konsolavstånd 2,5 m | 1 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 7,1348 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,1348 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Yta
Material
Färg
Art.nr.
MKSM 810 FT
3050
100
85
nej
1
varmförzinkad
Stål
zink
6059097
MKSM 820 FT
3050
200
85
nej
1
varmförzinkad
Stål
zink
6059101
MKSM 830 FT
3050
300
85
nej
1
varmförzinkad
Stål
zink
6059103
MKSM 840 FT
3050
400
85
nej
1
varmförzinkad
Stål
zink
6059105
MKSM 850 FT
3050
500
85
nej
1
varmförzinkad
Stål
zink
6059107
MKSM 860 FT
3050
600
85
nej
1
varmförzinkad
Stål
zink
6059109
Bredd
MKSM 810 FT
Art.nr.
6059097
Längd
3050
Bredd
100
Höjd
85
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
MKSM 820 FT
Art.nr.
6059101
Längd
3050
Bredd
200
Höjd
85
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
MKSM 830 FT
Art.nr.
6059103
Längd
3050
Bredd
300
Höjd
85
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
MKSM 840 FT
Art.nr.
6059105
Längd
3050
Bredd
400
Höjd
85
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
MKSM 850 FT
Art.nr.
6059107
Längd
3050
Bredd
500
Höjd
85
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
MKSM 860 FT
Art.nr.
6059109
Längd
3050
Bredd
600
Höjd
85
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
