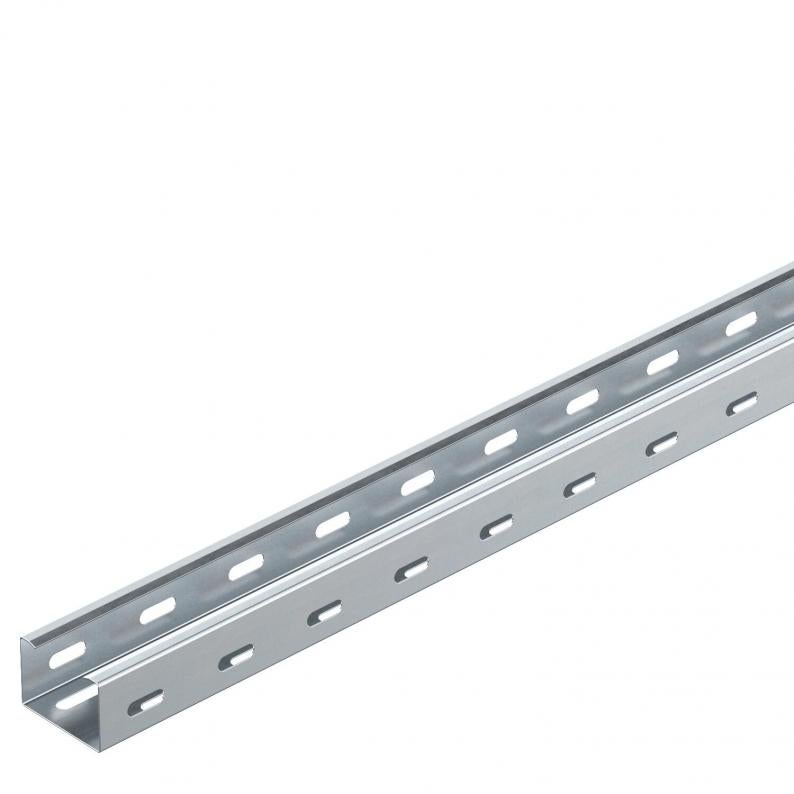

Kabelränna RKS 35 FS
Typ RKS 305 FS
Art.nr. 6047410
EAN 4012196662104
Art.nr. / Typ
6047410 / RKS 305 FS
Längd
3000 mm
Bredd
50 mm
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
0,75 mm
Yta
sendzimirförzinkad
Material
Stål
kl. VKE: 3 m
3m
m
Beskrivning
RKS 35 = rationellt kabelrännesystem med 35 mm sidohöjd.
Passande lock med vridregel: typ ASDMD 50.
Passande lock med vridregel: typ ASDMD 50.
Kabelränna med perforering på hela botten och sidorna samt mitthål (diam. 11 mm) i botten för extra fastsättning).
Teknisk data
Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 50 mm |
| Höjd | 35 mm |
| Mått L | 3000 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 16 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 0,75 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Tvärsnitt | 1600 mm² |
| Med överdel | nej |
| Mått | 35x50 |
| Uppfyller ROHS | ja |
| Bottenperforering | 7 x 32 |
| Dimension | 35x50x3000 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
| Produktserie | RKS-serien |
Belastning
| Konsolavstånd 1,0 m | 1,2 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,5 kN/m |
| Konsolavstånd 2,0 m | 0,3 kN/m |
| Konsolavstånd 2,5 m | 0,1 kN/m |
| Konsolavstånd 3,0 m | 0,05 kN/m |

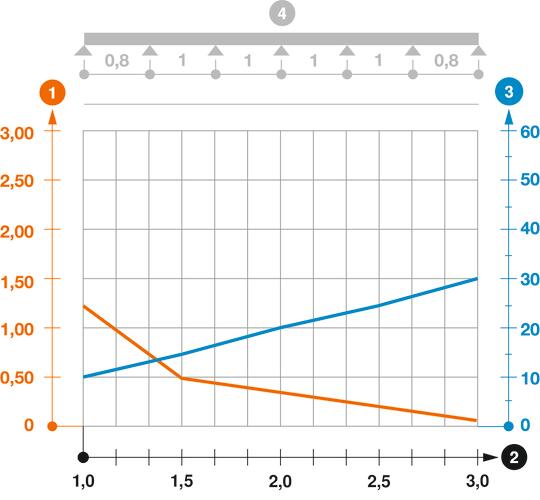

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 1,7086 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 1,7086 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
