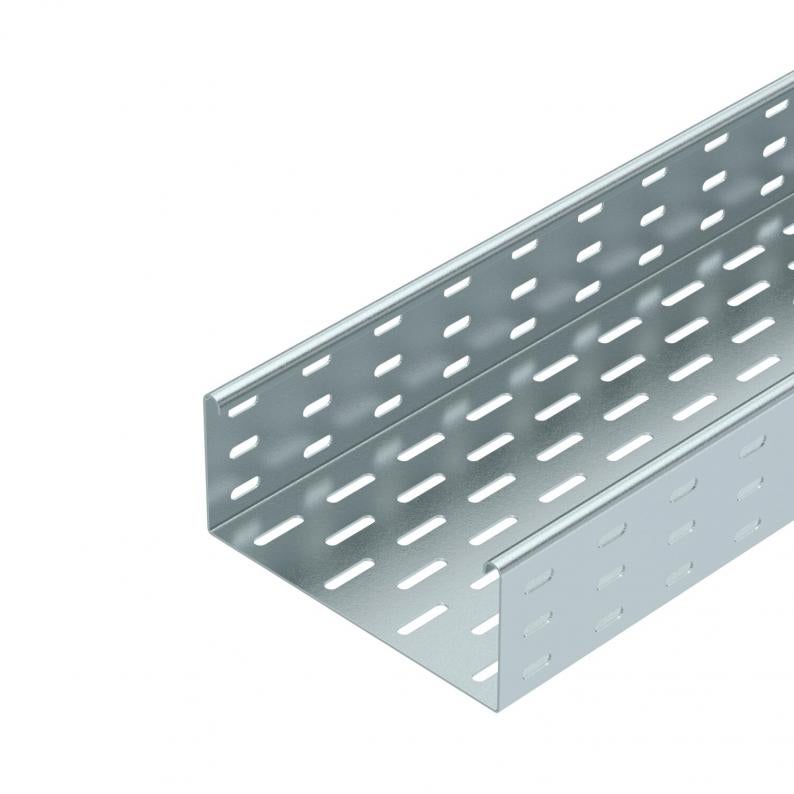

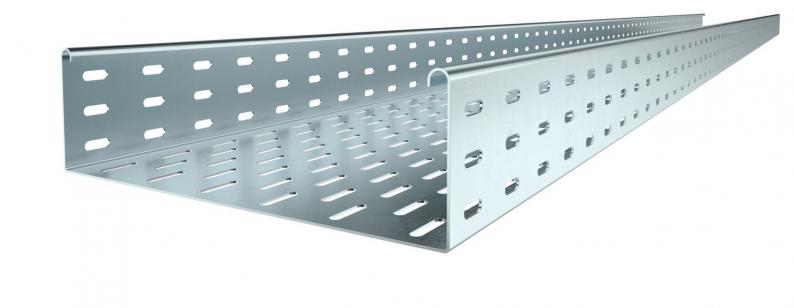

Kabelränna SKS 85 FS
Typ SKS 820 FS
Art.nr. 6058205
EAN 4012196061150
Art.nr. / Typ
Längd
Bredd
Plåttjocklek
kl. VKE: 3 m
3m
m
Beskrivning
Tungt kabelrännsystem med 85 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Teknisk data

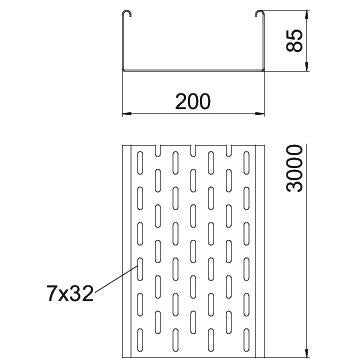

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 200 mm |
| Höjd | 85 mm |
| Mått B | 200 mm |
| Mått W | 200 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 186 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1,5 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Tvärsnitt | 18600 mm² |
| Med överdel | nej |
| Mått | 85 x 200 |
| Uppfyller ROHS | ja |
| Dimension | 85x200x3000 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
| Produktserie | SKS |
Belastning
| Konsolavstånd 1,5 m | 2,8 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2,25 kN/m |
| Konsolavstånd 2,5 m | 1,5 kN/m |
| Konsolavstånd 3,0 m | 0,75 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 10,911 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 10,911 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Yta
Material
Art.nr.
SKS 820 FS
3000
200
nej
1,5
sendzimirförzinkad
Stål
6058205
SKS 840 FS
3000
400
nej
1,5
sendzimirförzinkad
Stål
6058396
Bredd
SKS 820 FS
Art.nr.
6058205
Längd
3000
Bredd
200
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
SKS 840 FS
Art.nr.
6058396
Längd
3000
Bredd
400
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
