Kabelränna SKS-Magic® 60 FS
Typ SKSM 660 FS
Art.nr. 6059468
EAN 4012195832591
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Plåttjocklek
kl. VKE: 3 m
3m
m
Beskrivning
Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.
Teknisk data

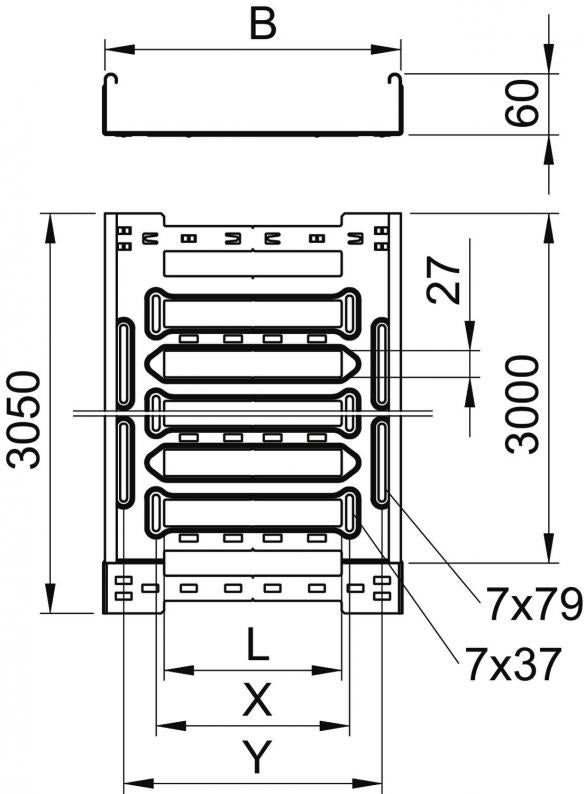

Mått
| Längd | 3050 mm |
|---|---|
| Bredd | 600 mm |
| Höjd | 60 mm |
| Mått y | 562 mm |
| Mått L | 480 mm |
| Mått B | 600 mm |
| Mått x | 496 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 358 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1,5 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Tvärsnitt | 35800 mm² |
| Med överdel | nej |
| Uppfyller ROHS | ja |
| Dimension | 60x600x3050 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Användning sprinkleranläggning | ja |
| Brandskydd | Användning av brandskyddstak |
| Magnetisk skärmdämpning med lock | 50 dB |
| Magnetisk skärmdämpning utan lock | 20 dB |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | SKSM |
Belastning
| Konsolavstånd 1,5 m | 2,6 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 1,8 kN/m |
| Konsolavstånd 2,5 m | 1,2 kN/m |
| Konsolavstånd 3,0 m | 0,8 kN/m |
| NEMA-belastningsklass | 8C |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 20,0062 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 20,0062 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (5)
Certifikat (3)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Yta
Material
Färg
Art.nr.
SKSM 610 FS
3050
100
60
nej
1,5
sendzimirförzinkad
Stål
zink
6059456
SKSM 615 FS
3050
150
60
nej
1,5
sendzimirförzinkad
Stål
zink
6059458
SKSM 620 FS
3050
200
60
nej
1,5
sendzimirförzinkad
Stål
zink
6059460
SKSM 630 FS
3050
300
60
nej
1,5
sendzimirförzinkad
Stål
zink
6059462
SKSM 640 FS
3050
400
60
nej
1,5
sendzimirförzinkad
Stål
zink
6059464
SKSM 650 FS
3050
500
60
nej
1,5
sendzimirförzinkad
Stål
zink
6059466
SKSM 660 FS
3050
600
60
nej
1,5
sendzimirförzinkad
Stål
zink
6059468
Bredd
SKSM 610 FS
Art.nr.
6059456
Längd
3050
Bredd
100
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
SKSM 615 FS
Art.nr.
6059458
Längd
3050
Bredd
150
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
SKSM 620 FS
Art.nr.
6059460
Längd
3050
Bredd
200
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
SKSM 630 FS
Art.nr.
6059462
Längd
3050
Bredd
300
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
SKSM 640 FS
Art.nr.
6059464
Längd
3050
Bredd
400
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
SKSM 650 FS
Art.nr.
6059466
Längd
3050
Bredd
500
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
SKSM 660 FS
Art.nr.
6059468
Längd
3050
Bredd
600
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
Färg
zink
