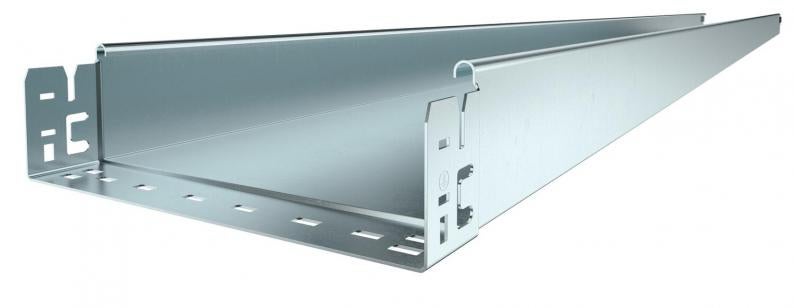

Kabelränna SKS-Magic® 85 operforerad FS
Typ SKSMU 840 FS
Art.nr. 6059770
EAN 4012195833512
Art.nr. / Typ
Längd
Bredd
Höjd
Plåttjocklek
kl. VKE: 3 m
3m
m
Beskrivning
Operforerad kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.
Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.
Teknisk data
Mått
| Längd | 3050 mm |
|---|---|
| Bredd | 400 mm |
| Höjd | 85 mm |
| Mått B | 400 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | nej |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 338 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1,5 mm |
| Monteringshål i botten | nej |
| NATO-hålmönster | nej |
| Tvärsnitt | 33800 mm² |
| Med överdel | nej |
| Uppfyller ROHS | ja |
| Dimension | 85x400x3050 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Användbar längd | 3000 mm |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | SKSM |
Belastning
| Konsolavstånd 1,5 m | 2,8 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2,25 kN/m |
| Konsolavstånd 2,5 m | 1,5 kN/m |
| Konsolavstånd 3,0 m | 0,75 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 20,1702 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 20,1702 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Yta
Material
Färg
Art.nr.
SKSMU 810 FS
3050
100
85
nej
1,5
sendzimirförzinkad
Stål
zink
6059762
SKSMU 840 FS
3050
400
85
nej
1,5
sendzimirförzinkad
Stål
zink
6059770
