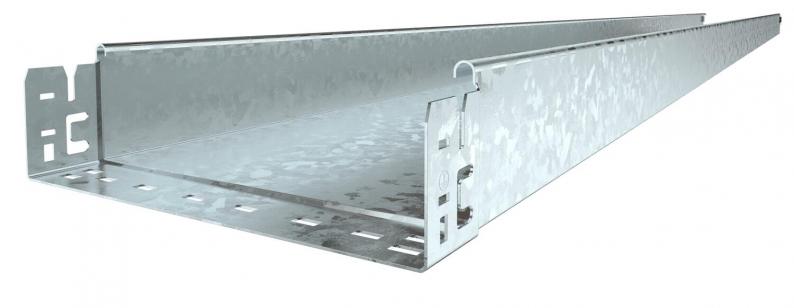

Kabelränna SKS-Magic® 85 operforerad FT
Typ SKSMU 810 FT
Art.nr. 6059779
EAN 4012195833567
Art.nr. / Typ
Längd
Bredd
Höjd
Plåttjocklek
kl. VKE: 3 m
3m
m
Beskrivning
Operforerad kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.
Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.
Teknisk data
Mått
| Längd | 3050 mm |
|---|---|
| Bredd | 100 mm |
| Höjd | 85 mm |
| Mått B | 100 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | nej |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 83 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1,5 mm |
| Monteringshål i botten | nej |
| NATO-hålmönster | nej |
| Tvärsnitt | 8300 mm² |
| Med överdel | nej |
| Uppfyller ROHS | ja |
| Dimension | 85x100x3050 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Användbar längd | 3000 mm |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | SKSM |
Belastning
| Konsolavstånd 1,5 m | 2,8 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2,25 kN/m |
| Konsolavstånd 2,5 m | 1,5 kN/m |
| Konsolavstånd 3,0 m | 0,75 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 7,7697 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,7697 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Yta
Material
Färg
Art.nr.
SKSMU 810 FT
3050
100
85
nej
1,5
varmförzinkad
Stål
zink
6059779
SKSMU 820 FT
3050
200
85
nej
1,5
varmförzinkad
Stål
zink
6059783
Bredd
SKSMU 810 FT
Art.nr.
6059779
Längd
3050
Bredd
100
Höjd
85
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
varmförzinkad
Material
Stål
Färg
zink
SKSMU 820 FT
Art.nr.
6059783
Längd
3050
Bredd
200
Höjd
85
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5
Yta
varmförzinkad
Material
Stål
Färg
zink
