Kabelränna SKSU 60 FS
Typ SKSU 630 FS
Art.nr. 6063238
EAN 4012195060406
Art.nr. / Typ
6063238 / SKSU 630 FS
Längd
3000 mm
Bredd
300 mm
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5 mm
Yta
sendzimirförzinkad
Material
Stål
kl. VKE: 3 m
3m
m
Beskrivning

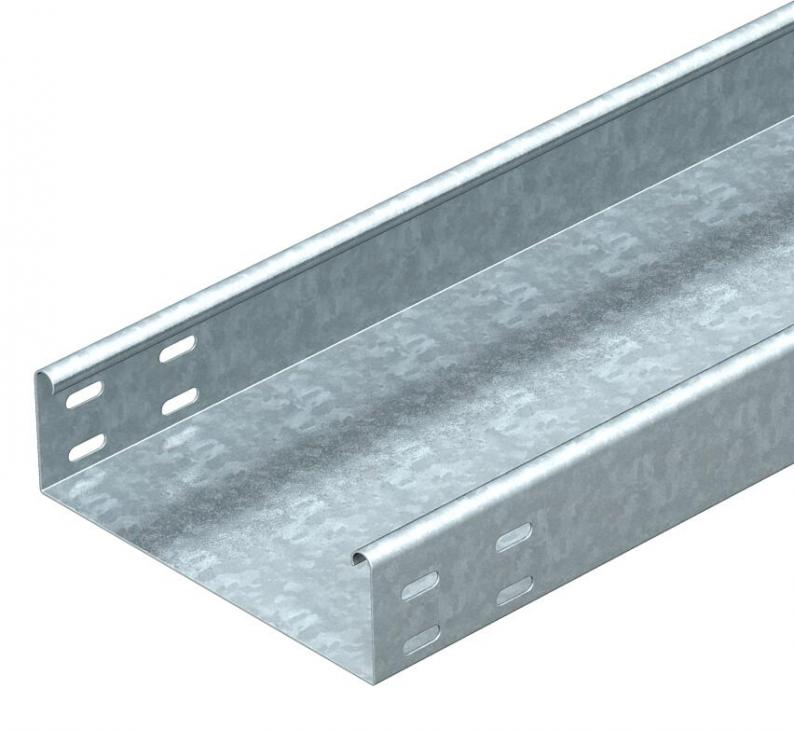

Tungt ohålad kabelränna med 60 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Kabelrännan är försedd med en förbindningsperforering på båda sidor.
Skarvförbindningar måste beställas separat.
Teknisk data

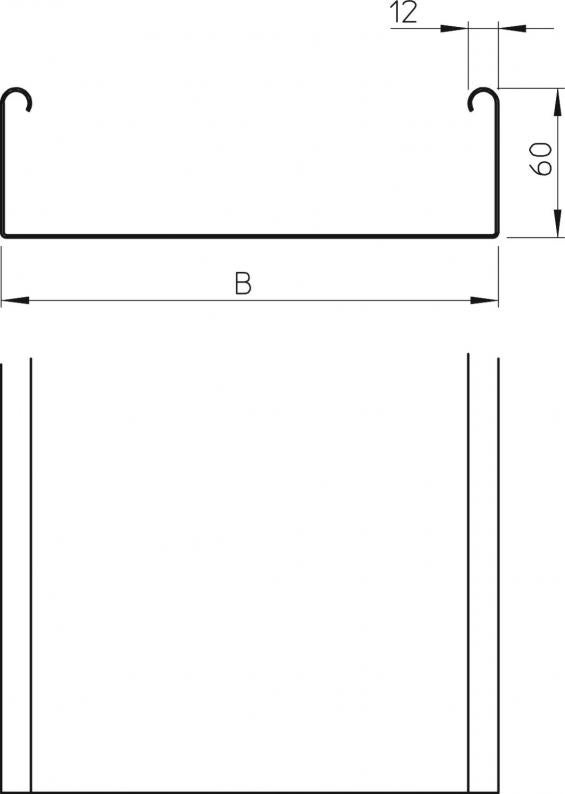

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 60 mm |
| Mått B | 300 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | nej |
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 178 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1,5 mm |
| Monteringshål i botten | nej |
| NATO-hålmönster | nej |
| Tvärsnitt | 17800 mm² |
| Med överdel | nej |
| Mått | 60 x 300 |
| Uppfyller ROHS | ja |
| Bottenperforering | 0 |
| Dimension | 60x300x3000 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
| Produktserie | SKS |
Belastning
| Konsolavstånd 1,5 m | 2,6 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 1,9 kN/m |
| Konsolavstånd 2,5 m | 1,1 kN/m |
| Konsolavstånd 3,0 m | 0,55 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 11,79 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 11,79 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
