Kabelstege LCIS 110, 6 m C30 FT
Typ LCIS 1120 6 FT
Art.nr. 6209820
EAN 4012196431632
Art.nr. / Typ / E-nr
Längd
Bredd
Gaveltjocklek
kl. VKE: 6 m
6m
m
Beskrivning

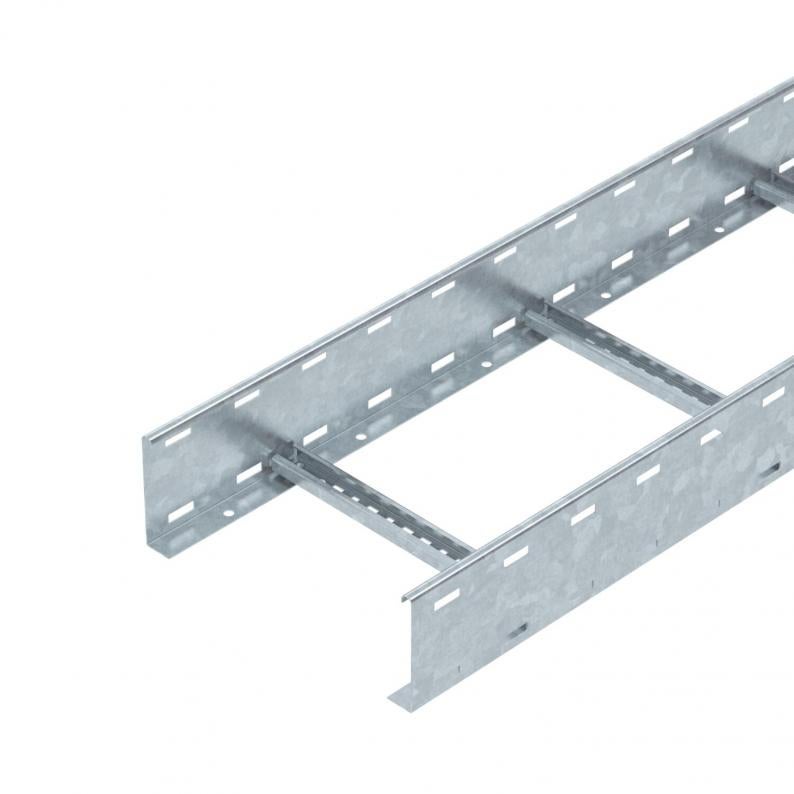

Kabelstege med sidhöjd 110 mm och fastsvetsade C30-profilstegpinnar som är öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Teknisk data
Mått
| Längd | 6000 mm |
|---|---|
| Bredd | 200 mm |
| Höjd | 110 mm |
| Mått B | 200 mm |
| Mellanrumsmått stegpinne | 17,00 |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande med brett spann | nej |
| Tvärsnitt | 180 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 18000 mm² |
| Stegpinneavstånd | 300 mm |
| Utförande stegpinnar | Hålad profil |
| Utförande sidogavel | flata profiler |
| Fastsättning stegpinnar | svetsad |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,5 mm |
| Dimension | 110x200x6000 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | LCIS-serien |
Belastning
| Konsolavstånd 2,0 m | 3 kN/m |
|---|---|
| Konsolavstånd 2,5 m | 2 kN/m |
| Konsolavstånd 3,0 m | 1,4 kN/m |
| Konsolavstånd 3,5 m | 1,05 kN/m |
| Konsolavstånd 4,0 m | 0,8 kN/m |
| Konsolavstånd 4,5 m | 0,7 kN/m |
| Konsolavstånd 5,0 m | 0,65 kN/m |
| Konsolavstånd 6,0 m | 0,35 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 8,8168 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,8168 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Brandsäker installation / funktionsgaranti
Gaveltjocklek
Art.nr.
LCIS 1120 6 FT
6000
200
nej
1,5
6209820
LCIS 1130 6 FT
6000
300
nej
1,5
6209822
LCIS 1140 6 FT
6000
400
nej
1,5
6209824
LCIS 1145 6 FT
6000
450
nej
1,5
6209825
LCIS 1150 6 FT
6000
500
nej
1,5
6209826
LCIS 1160 6 FT
6000
600
nej
1,5
6209828
Bredd
LCIS 1120 6 FT
Art.nr.
6209820
Längd
6000
Bredd
200
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 1130 6 FT
Art.nr.
6209822
Längd
6000
Bredd
300
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 1140 6 FT
Art.nr.
6209824
Längd
6000
Bredd
400
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 1145 6 FT
Art.nr.
6209825
Längd
6000
Bredd
450
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 1150 6 FT
Art.nr.
6209826
Längd
6000
Bredd
500
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 1160 6 FT
Art.nr.
6209828
Längd
6000
Bredd
600
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
