Kabelstege LCIS 60, 3 m C30 FT
Typ LCIS 620 3 FT
Art.nr. 6209721
EAN 4012196431731
Art.nr. / Typ / E-nr
Längd
Bredd
Gaveltjocklek
kl. VKE: 3 m
3m
m
Beskrivning

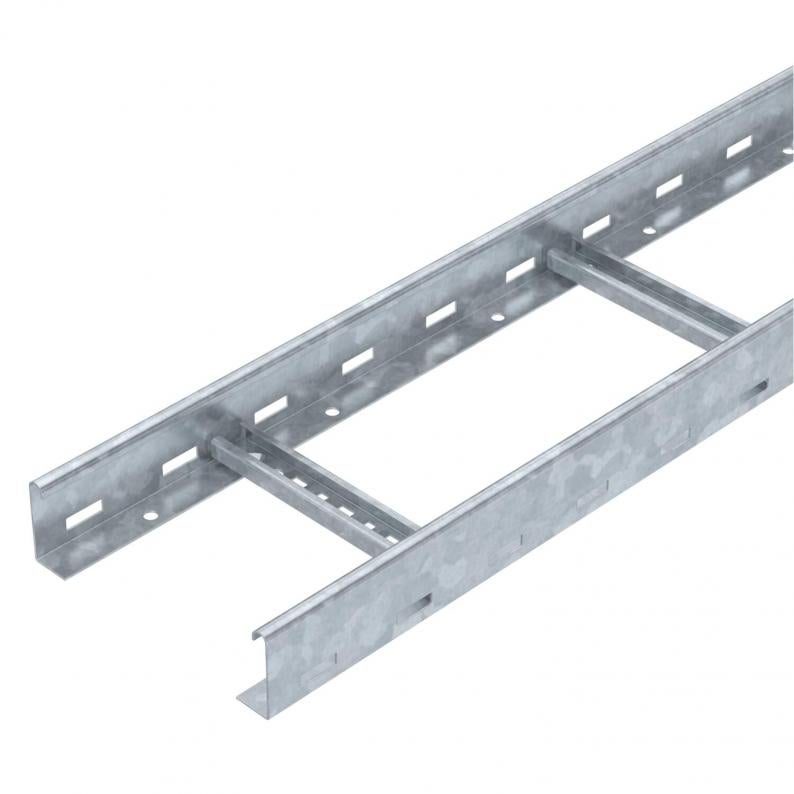

Kabelstege med sidhöjd 60 mm med svetsade C30 profilpinnar öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen BS-H....
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Teknisk data
Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 200 mm |
| Höjd | 60 mm |
| Mått B | 200 mm |
| Mellanrumsmått stegpinne | 17,00 |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande med brett spann | nej |
| Tvärsnitt | 80 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 8000 mm² |
| Stegpinneavstånd | 300 mm |
| Utförande stegpinnar | Hålad profil |
| Utförande sidogavel | flata profiler |
| Fastsättning stegpinnar | svetsad |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,5 mm |
| Dimension | 60x200x3000 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | LCIS-serien |
Belastning
| Konsolavstånd 1,5 m | 3,3 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2 kN/m |
| Konsolavstånd 2,5 m | 1,3 kN/m |
| Konsolavstånd 3,0 m | 1 kN/m |
| Konsolavstånd 3,5 m | 0,78 kN/m |
| Konsolavstånd 4,0 m | 0,4 kN/m |
| Konsolavstånd 4,5 m | 0,3 kN/m |
| Konsolavstånd 5,0 m | 0,2 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 6,2733 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,2733 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Brandsäker installation / funktionsgaranti
Gaveltjocklek
Art.nr.
LCIS 620 3 FT
3000
200
nej
1,5
6209721
LCIS 630 3 FT
3000
300
nej
1,5
6209723
LCIS 640 3 FT
3000
400
nej
1,5
6209725
LCIS 650 3 FT
3000
500
nej
1,5
6209727
LCIS 660 3 FT
3000
600
nej
1,5
6209729
Bredd
LCIS 620 3 FT
Art.nr.
6209721
Längd
3000
Bredd
200
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 630 3 FT
Art.nr.
6209723
Längd
3000
Bredd
300
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 640 3 FT
Art.nr.
6209725
Längd
3000
Bredd
400
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 650 3 FT
Art.nr.
6209727
Längd
3000
Bredd
500
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 660 3 FT
Art.nr.
6209729
Längd
3000
Bredd
600
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
