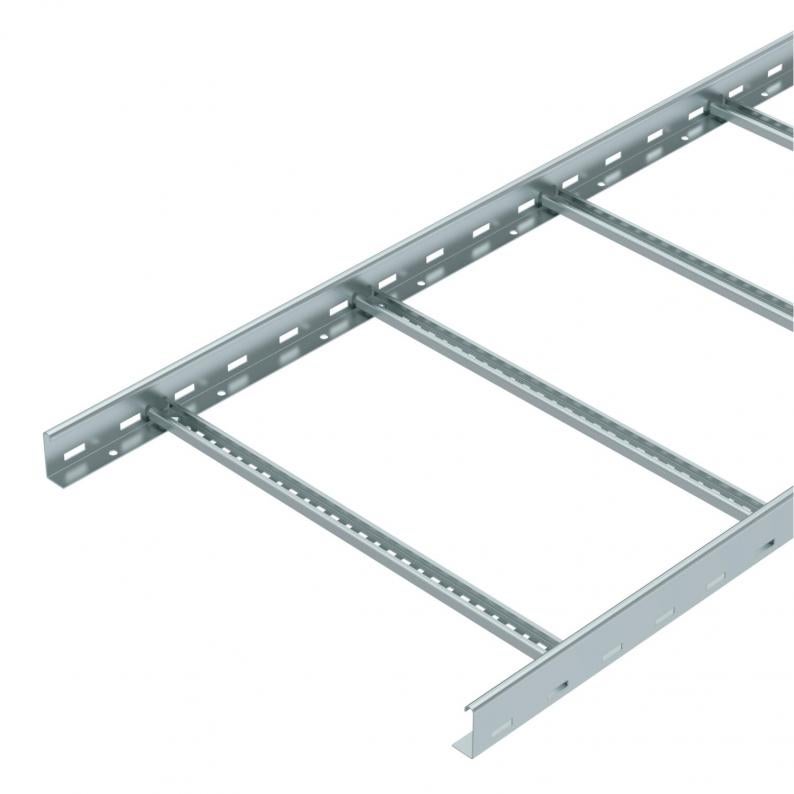

Kabelstege LCIS 60, 6 m C30 FS
Typ LCIS 660 6 FS
Art.nr. 6209638
EAN 4012196432080
Art.nr. / Typ / E-nr
Längd
Bredd
Gaveltjocklek
kl. VKE: 6 m
6m
m
Beskrivning
Kabelstege med sidhöjd 60 mm med svetsade C30 profilpinnar öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Teknisk data
Mått
| Längd | 6000 mm |
|---|---|
| Bredd | 600 mm |
| Höjd | 60 mm |
| Mått B | 600 mm |
| Mellanrumsmått stegpinne | 16,50 |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande med brett spann | nej |
| Tvärsnitt | 240 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 24000 mm² |
| Stegpinneavstånd | 300 mm |
| Utförande stegpinnar | Hålad profil |
| Utförande sidogavel | flata profiler |
| Fastsättning stegpinnar | svetsad |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,5 mm |
| Dimension | 60x600x6000 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | LCIS-serien |
Belastning
| Konsolavstånd 1,5 m | 3,3 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2 kN/m |
| Konsolavstånd 2,5 m | 1,3 kN/m |
| Konsolavstånd 3,0 m | 1 kN/m |
| Konsolavstånd 3,5 m | 0,78 kN/m |
| Konsolavstånd 4,0 m | 0,4 kN/m |
| Konsolavstånd 4,5 m | 0,3 kN/m |
| Konsolavstånd 5,0 m | 0,2 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 8,6587 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,6587 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Brandsäker installation / funktionsgaranti
Gaveltjocklek
Art.nr.
LCIS 620 6 FS
6000
200
nej
1,5
6209630
LCIS 630 6 FS
6000
300
nej
1,5
6209632
LCIS 640 6 FS
6000
400
nej
1,5
6209634
LCIS 650 6 FS
6000
500
nej
1,5
6209636
LCIS 660 6 FS
6000
600
nej
1,5
6209638
