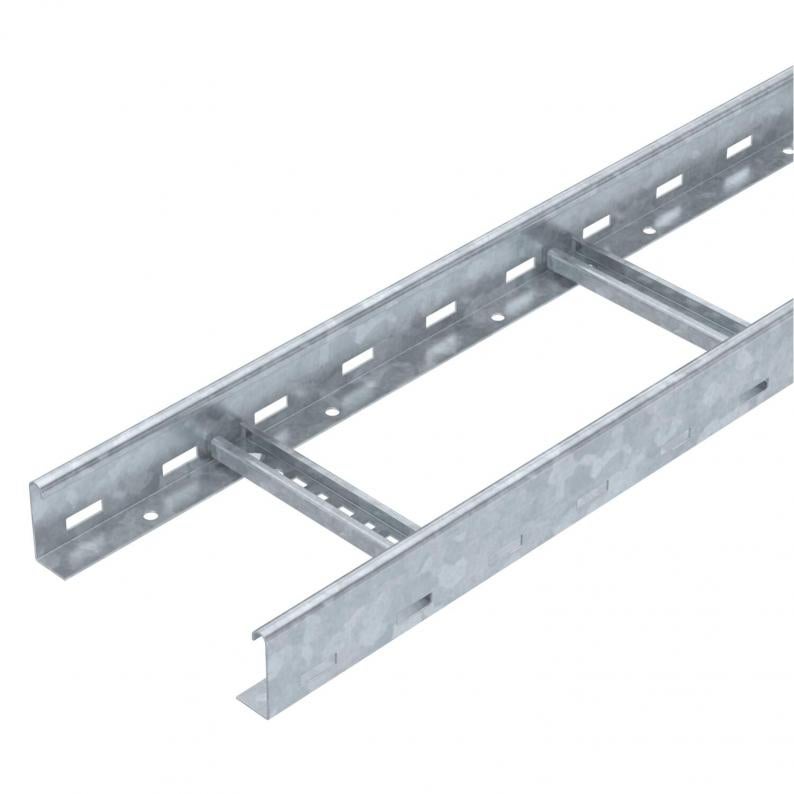

Kabelstege LCIS 60, 6 m C30 FT
Typ LCIS 620 6 FT
Art.nr. 6209643
EAN 4012196431786
Art.nr. / Typ / E-nr
Längd
Bredd
Gaveltjocklek
kl. VKE: 6 m
6m
m
Beskrivning
Kabelstege med sidhöjd 60 mm med svetsade C30 profilpinnar öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Teknisk data
Mått
| Längd | 6000 mm |
|---|---|
| Bredd | 200 mm |
| Höjd | 60 mm |
| Mått B | 200 mm |
| Mellanrumsmått stegpinne | 17,00 |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande med brett spann | nej |
| Tvärsnitt | 80 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 8000 mm² |
| Stegpinneavstånd | 300 mm |
| Utförande stegpinnar | Hålad profil |
| Utförande sidogavel | flata profiler |
| Fastsättning stegpinnar | svetsad |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,5 mm |
| Dimension | 60x200x6000 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | LCIS-serien |
Belastning
| Konsolavstånd 1,5 m | 3,3 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2 kN/m |
| Konsolavstånd 2,5 m | 1,3 kN/m |
| Konsolavstånd 3,0 m | 1 kN/m |
| Konsolavstånd 3,5 m | 0,78 kN/m |
| Konsolavstånd 4,0 m | 0,4 kN/m |
| Konsolavstånd 4,5 m | 0,3 kN/m |
| Konsolavstånd 5,0 m | 0,2 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 6,1553 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,1553 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Brandsäker installation / funktionsgaranti
Gaveltjocklek
Art.nr.
LCIS 620 6 FT
6000
200
nej
1,5
6209643
LCIS 630 6 FT
6000
300
nej
1,5
6209645
LCIS 640 6 FT
6000
400
nej
1,5
6209647
LCIS 650 6 FT
6000
500
nej
1,5
6209649
LCIS 660 6 FT
6000
600
nej
1,5
6209651
Bredd
LCIS 620 6 FT
Art.nr.
6209643
Längd
6000
Bredd
200
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 630 6 FT
Art.nr.
6209645
Längd
6000
Bredd
300
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 640 6 FT
Art.nr.
6209647
Längd
6000
Bredd
400
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 650 6 FT
Art.nr.
6209649
Längd
6000
Bredd
500
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
LCIS 660 6 FT
Art.nr.
6209651
Längd
6000
Bredd
600
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
