Kabelstege LG 110 6m FS
Typ LG 113 VS 6 FS
Art.nr. 6216445
EAN 4012195065319
Art.nr. / Typ / E-nr
Längd
Bredd
Gaveltjocklek
kl. VKE: 6 m
6m
m
Beskrivning

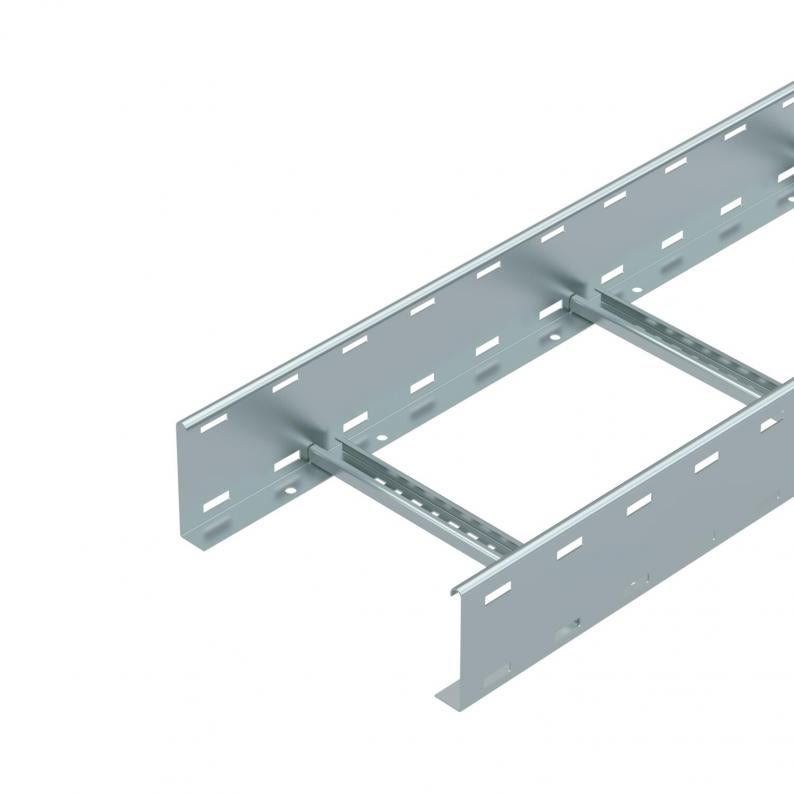

Kabelstege med hålad sidogavel och sidohöjd 110 mm med nitade C-profilstegpinnar som är öppna uppåt.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Kabelstegarna levereras ihopfällda.
Du hittar matchande klämma typ 2056 i avsnittet om vertikala stege.
Teknisk data
Mått
| Längd | 6000 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 110 mm |
| Mått B | 300 mm |
| Mellanrumsmått stegpinne | 16,50 |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande med brett spann | nej |
| Tvärsnitt | 283 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 28300 mm² |
| Stegpinneavstånd | 300 mm |
| Utförande stegpinnar | Hålad profil |
| Utförande sidogavel | flata profiler |
| Fastsättning stegpinnar | blindnitad |
| Mått | 110x300x6000 |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,5 mm |
| Dimension | 110x300x6000 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | LG-serien |
Belastning
| Konsolavstånd 2,0 m | 3,1 kN/m |
|---|---|
| Konsolavstånd 2,5 m | 2 kN/m |
| Konsolavstånd 3,0 m | 1,4 kN/m |
| Konsolavstånd 3,5 m | 0,9 kN/m |
| Konsolavstånd 4,0 m | 0,65 kN/m |
| Konsolavstånd 4,5 m | 0,55 kN/m |
| Konsolavstånd 5,0 m | 0,5 kN/m |
| Konsolavstånd 6,0 m | 0,15 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 9,5934 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,5934 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Brandsäker installation / funktionsgaranti
Gaveltjocklek
Yta
Material
Art.nr.
LG 112 VS 6 FS
6000
200
nej
1,5
sendzimirförzinkad
Stål
6216442
LG 113 VS 6 FS
6000
300
nej
1,5
sendzimirförzinkad
Stål
6216445
LG 114 VS 6 FS
6000
400
nej
1,5
sendzimirförzinkad
Stål
6216448
LG 116 VS 6 FS
6000
600
nej
1,5
sendzimirförzinkad
Stål
6216454
Bredd
LG 112 VS 6 FS
Art.nr.
6216442
Längd
6000
Bredd
200
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
LG 113 VS 6 FS
Art.nr.
6216445
Längd
6000
Bredd
300
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
LG 114 VS 6 FS
Art.nr.
6216448
Längd
6000
Bredd
400
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
LG 116 VS 6 FS
Art.nr.
6216454
Längd
6000
Bredd
600
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
Yta
sendzimirförzinkad
Material
Stål
