Kabelstege LG 60, 6 m VS FT
Typ LG 660 VS 6 FT
Art.nr. 6208661
EAN 4012195064381
Art.nr. / Typ / E-nr
Längd
Bredd
Brandsäker installation / funktionsgaranti
Gaveltjocklek
kl. VKE: 6 m
6m
m
Beskrivning

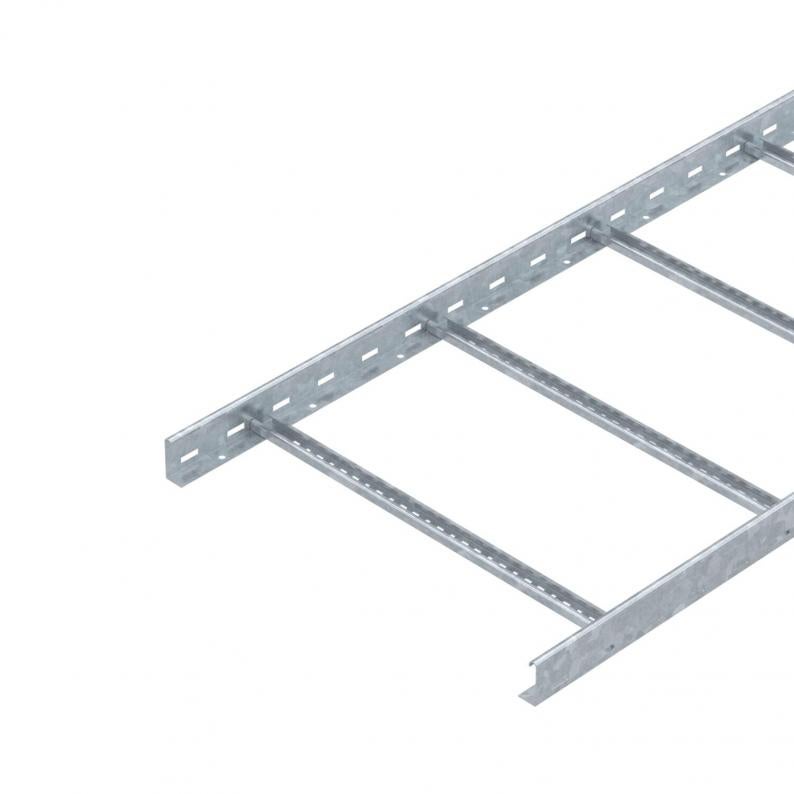

Kabelstege med hålad sidgavel och sidohöjd 60 mm med nitade C-profilsteg som är öppna uppåt (utförande VS).
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Kabelstegarna levereras ihopfällda.
Den passande bygelhållaren av typen 2056 finns bland stigarsystemen.
Teknisk data
Mått
| Längd | 6000 mm |
|---|---|
| Bredd | 600 mm |
| Höjd | 60 mm |
| Mått B | 600 mm |
| Mellanrumsmått stegpinne | 16,50 |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande med brett spann | nej |
| Tvärsnitt | 298 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 29800 mm² |
| Stegpinneavstånd | 300 mm |
| Utförande stegpinnar | Hålad profil |
| Utförande sidogavel | flata profiler |
| Fastsättning stegpinnar | blindnitad |
| Mått | 60x600x6000 |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,5 mm |
| Dimension | 60x600x6000 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | LG-serien |
Belastning
| Konsolavstånd 1,5 m | 3,1 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2,25 kN/m |
| Konsolavstånd 2,5 m | 1,5 kN/m |
| Konsolavstånd 3,0 m | 1,1 kN/m |
| Konsolavstånd 3,5 m | 0,75 kN/m |
| Konsolavstånd 4,0 m | 0,45 kN/m |
| Konsolavstånd 4,5 m | 0,3 kN/m |
| Konsolavstånd 5,0 m | 0,15 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 8,4166 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,4166 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Brandsäker installation / funktionsgaranti
Gaveltjocklek
Yta
Material
Art.nr.
LG 620 VS 6 FT
6000
200
ja
1,5
varmförzinkad
Stål
6208650
LG 640 VS 6 FT
6000
400
ja
1,5
varmförzinkad
Stål
6208656
LG 660 VS 6 FT
6000
600
nej
1,5
varmförzinkad
Stål
6208661
Bredd
Brandsäker installation / funktionsgaranti
LG 620 VS 6 FT
Art.nr.
6208650
Längd
6000
Bredd
200
Brandsäker installation / funktionsgaranti
ja
Gaveltjocklek
1,5
Yta
varmförzinkad
Material
Stål
LG 640 VS 6 FT
Art.nr.
6208656
Längd
6000
Bredd
400
Brandsäker installation / funktionsgaranti
ja
Gaveltjocklek
1,5
Yta
varmförzinkad
Material
Stål
LG 660 VS 6 FT
Art.nr.
6208661
Längd
6000
Bredd
600
Brandsäker installation / funktionsgaranti
nej
Gaveltjocklek
1,5
Yta
varmförzinkad
Material
Stål
