Kanalenhet, blind, höjd 40-70 mm
Typ OKA-W3004030
Art.nr. 7424402
EAN 4012195244134
Art.nr. / Typ / E-nr
Längd
Bredd
Kanalhöjd min.
Kanalhöjd max.
kl. VKE: 2,4 m
2,4m
m
Beskrivning

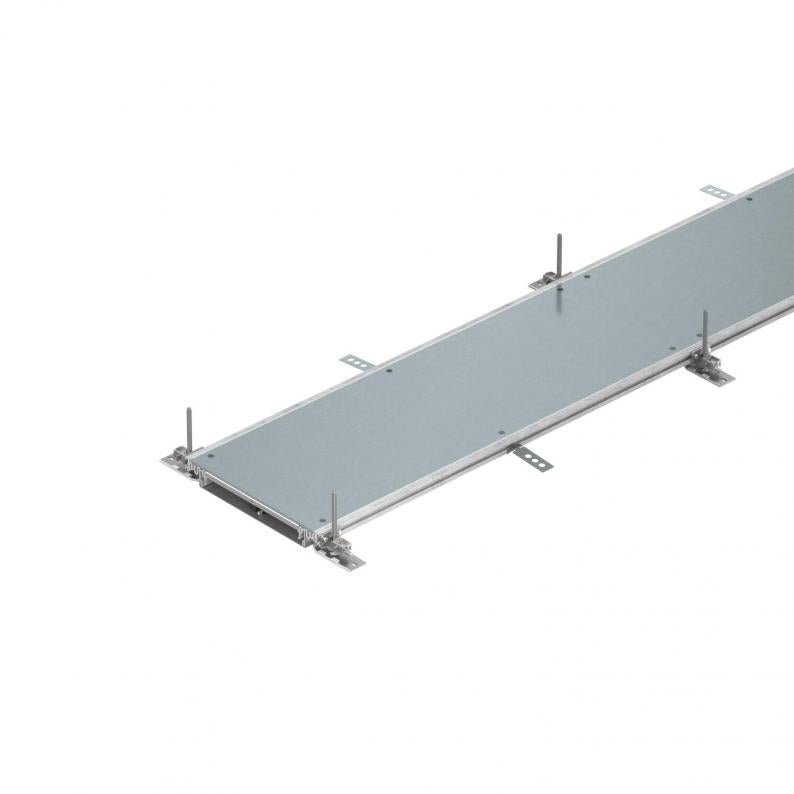

Monteringsfärdig kanalenhet med 3 blindlock för ledningsdragning bestående av kanalunderdel (bottenplåt med sido- och golvbeläggningsinsättningsprofiler) och kanallock. Bottenplåt med hållare för självkontakterande installation av mellanväggar. I leveransen ingår 6 höjdjusterbara fästvinklar, 6 golvbeläggningsankare och locktätningar (3 st. för kanalbredd 200 eller 300) eller höjdjusterbara lockkonsoler (3 st. för kanalbredd 400 och 6 st. för kanalbredd 500 och 600). Kanallocken är fastskruvade vid leveransen.
Teknisk data
Mått
| Längd | 2400 mm |
|---|---|
| Bredd | 300 mm |
Teknisk data
| Tvärsnitt | 4000 mm² |
|---|---|
| Antal ledningsdragningar | 3 St. |
| Antal instickbara skiljeväggar | 2 |
| Täckram | 3 |
| Höjdjusteringsintervall min. | 40 mm |
| Höjdjusteringsintervall max. | 70 mm |
| Minimihöjd på underlagsgolvet | 40 |
| Monteringsöppning för golvtank | nej |
| Möjlighet till insättning av tätning | ja |
| Frånkopplingsbar | nej |
| Bottenplatta | ja |
| Med potentialutjämning | nej |
| Avtagbar överdel | ja |
| Lockfastsättning med snäppfunktion | nej |
| Skydd till monteringsöppning | nej |
| Antal möjliga inbyggnadsenheter | 3 |
| Med skiljevägg | nej |
| Materialtjocklek lock | 4 |
| Avsedd för expansionsfogar | nej |
| Med överhäng | ja |
| Antal monteringsöppningar | 0 |
| Med anslutningsöppning | nej |
| Monteringsöppning | utan |
| Uppfyller ROHS | ja |
| Kanalhöjd min. | 40 mm |
| Kanalhöjd max. | 70 mm |
| Dimension | 2400x300x40 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Mellanväggsfastsättning | snäpp |
| Produktserie | OKA-serien |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 57,3722 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 57,3722 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (3)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Täckram
Kanalhöjd min.
Kanalhöjd max.
Art.nr.
OKA-W2004030
2400
200
3
40
70
7424400
OKA-W3004030
2400
300
3
40
70
7424402
OKA-W4004030
2400
400
3
40
70
7424404
OKA-W5004030
2400
500
3
40
70
7424406
OKA-W6004030
2400
600
3
40
70
7424408
