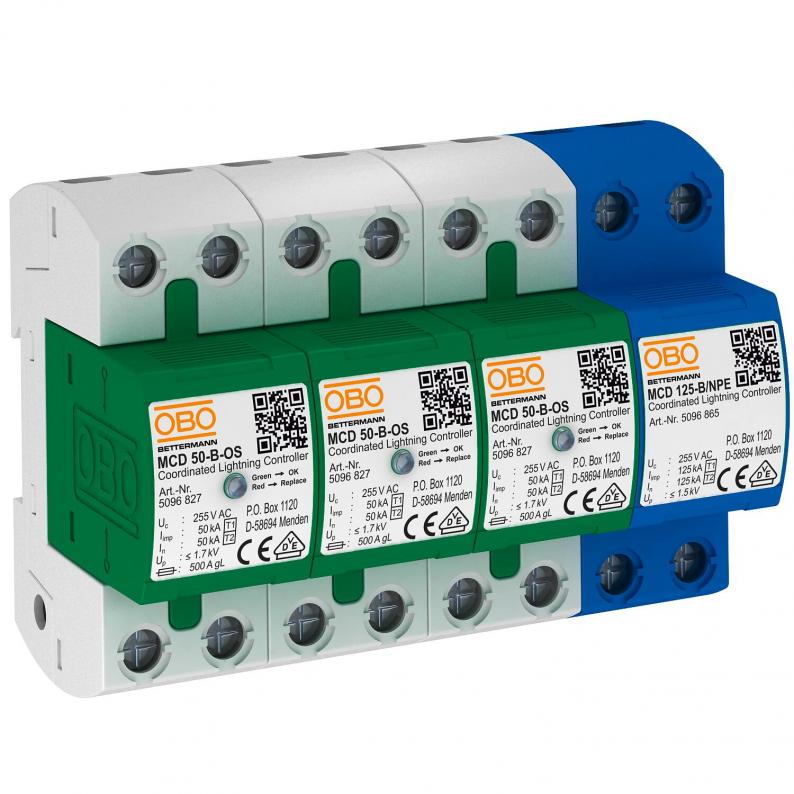

Kombiavledare 3-polig + NPE med funktionsindikering
Typ MCD 50-B 3+1-OS
Art.nr. 5096836
EAN 4012195288299
Art.nr. / Typ / E-nr
5096836 / MCD 50-B 3+1-OS / 5273725
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
255 V
Polutförande
3+N/PE
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Kombiskydd typ 1+2, 4-polig, med optisk funktionsindikering för användning i TN-S- och TT-nät.
Helt förmonterad och klar för anslutning bestående av:
3 x MCD 50-B-OS: Koordinerad åskströmsavledare typ 1+2 EN 61643-11.
1 x MCD 125-B/NPE: Koordinerad N-PE gnistgap typ 1+2 EN 61643-11 för användning i TN-S och TT system.
Gränssnitt 0 till 2 (LPZ) enligt konceptet åskskyddszon enligt IEC 62305 eller VDE 0185-305.
• Åskskyddspotentialutjämning enligt VDE 0185-305 (IEC 62305)
• Blixtströmsledningskapacitet 50 kA (10/350) per pol och upp till 125 kA (10/350) totalt
• Skyddsnivå <1,7 kV, möjliggör enhetsskydd
• Kortslutningsstyrka 10 kA, säkerhetsavledare upp till 500 A gL/gG
• Strömförbrukning < 26 mW/pol
• Inkapslat, icke-utblåsande gnistgap
Användning: Industrianläggningar och byggnader med externt åskskydd av klass I till IV.
Helt förmonterad och klar för anslutning bestående av:
3 x MCD 50-B-OS: Koordinerad åskströmsavledare typ 1+2 EN 61643-11.
1 x MCD 125-B/NPE: Koordinerad N-PE gnistgap typ 1+2 EN 61643-11 för användning i TN-S och TT system.
Gränssnitt 0 till 2 (LPZ) enligt konceptet åskskyddszon enligt IEC 62305 eller VDE 0185-305.
• Åskskyddspotentialutjämning enligt VDE 0185-305 (IEC 62305)
• Blixtströmsledningskapacitet 50 kA (10/350) per pol och upp till 125 kA (10/350) totalt
• Skyddsnivå <1,7 kV, möjliggör enhetsskydd
• Kortslutningsstyrka 10 kA, säkerhetsavledare upp till 500 A gL/gG
• Strömförbrukning < 26 mW/pol
• Inkapslat, icke-utblåsande gnistgap
Användning: Industrianläggningar och byggnader med externt åskskydd av klass I till IV.
Teknisk data

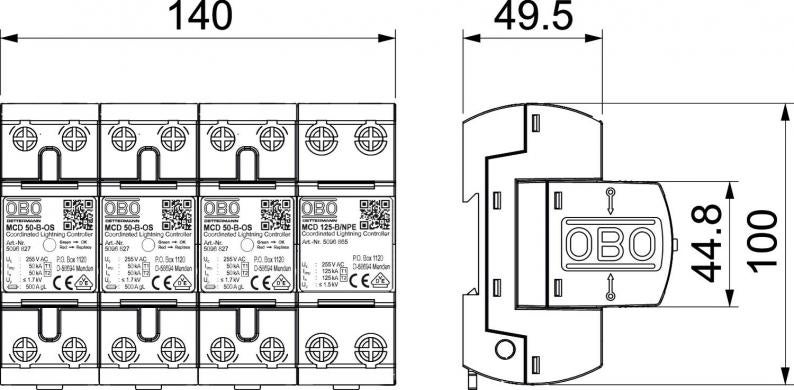

Mått
| Längd | 100 mm |
|---|---|
| Bredd | 140 mm |
| Höjd | 69 mm |
Teknisk data
| Polantal | 1 |
|---|---|
| Nättyp | TN-S, TT |
| Utblåsande | nej |
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Max. kontinuerlig spänning (L-N) | 255 V |
| Maximal driftspänning (N-PE) | 255 V |
| Nominell avledningsstötström (8/20 µs) [L-N] | 50 kA |
| Nominell avledningsstötström (8/20 µs) [N-PE] | 125 kA |
| Blixtstötström (10/350) [totalt] | 125 kA |
| Provningsklass typ 1 | ja |
| Fjärrsignal | nej |
| Provningsklass Typ 2 | ja |
| Märkspänning AC (50/60 Hz) | 230 V |
| Blixtstötström (10/350 µs) | 50 kA |
| Spänningsskyddsnivå [L-N] | ≤1,7 |
| Max. kontinuerlig spänning AC | 255 V |
| Nominell avledningsstötström (8/20 µs) | 50 kA |
| Polutförande | 3+N/PE |
| Monteringstyp | DIN-skena 35 mm |
| Max. försäkring på nätsidan | 500 |
| Kortslutningssäkerhet vid max. försäkring på nätsidan | 10 kA |
| Godkännande | VDE |
| Utförande | 3+1-polig |
| Nätverkskonfiguration DC | nej |
| Nätverkskonfiguration IT | nej |
| Nätverkskonfiguration TN | ja |
| Nätverkskonfiguration TN-C | nej |
| Nätverkskonfiguration TN-C-S | ja |
| Nätverkskonfiguration TN-S | ja |
| Nätverkskonfiguration TT | ja |
| Nätverkskonfiguration övriga | nej |
| Uppfyller ROHS | ja |
| Nominell belastningsström (ingång / utgång) | 125 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 85 °C |
| SPD enligt SS-EN 61643-1 | klass I+II |
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Följeström (eff) [N-PE] | 0,1 kA |
| Kortslutningssäkerhet | 10 kA |
| Reaktionstid | <100 ns |
| Maximal försäkring | 500 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 85 °C |
| Dimension | 255V |
| Luftfuktighet max. | 95 % |
| Luftfuktighet min. | 5 % |
Anslutningsmöjligheter
| Avledningsstötström (8/20 µs) [totalt] | 125 kA |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) min. | 10 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 50 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 8,7853 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 8,7853 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
