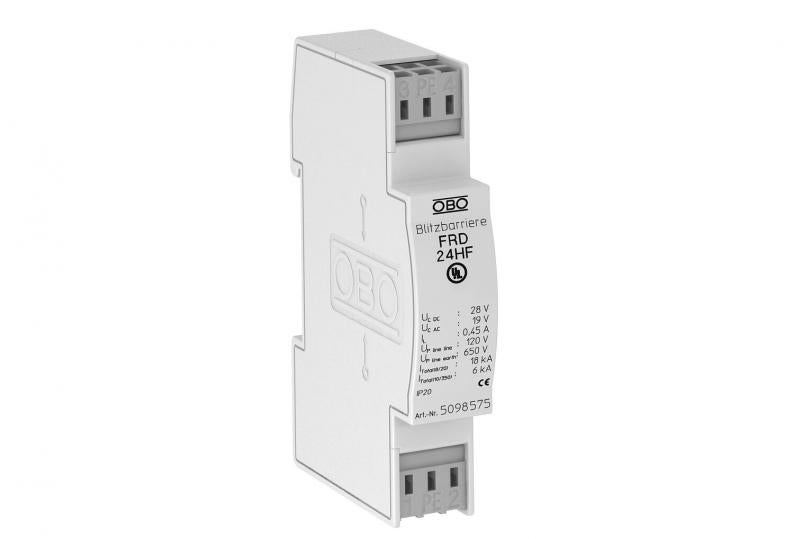

Kombiavledare för tvåtrådssystem med HF-användning 24 V
Typ FRD 24 HF
Art.nr. 5098575
EAN 4012195578352
Art.nr. / Typ / E-nr
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Överspänningsskydd, för användning i mät-, styr- och regleringsteknik.
Upp till 100MHz
Universal för BUS-system
Upp till 100MHz
Universal för BUS-system
Teknisk data
Teknisk data
| Antal poler | 2 |
|---|---|
| Fjärrkontakt | nej |
| Inkopplingssystem | Klämma |
| Spänningsskyddsnivå ledare–ledare | <120 V |
| Spänningsskyddsnivå ledare–jord | <650 V |
| Kapslingsklasser | IP20 |
| Testad enligt | IEC 61643-21 |
| Seriemotstånd per ledare | 2,2 Ω ± 10 % |
| Nominell spänning | 24 V |
| Kapacitans (ledare-ledare) | <40 pF |
| Kapacitans (ledare-jord) | <40 pF |
| Jordning via: | Klämma |
| Explosionssäkert utförande | nej |
| Isolationsmotstånd | >100 MΩ |
| Skärm anslutning | nej |
| Stötströmsstyrka ledare-ledare | C2: 18 kV / 9 kA (8/20µs) |
| Stötströmsstyrka ledare-ledare | C2: 18 kV / 9 kA (8/20µs) |
| Total avledningsstötström (10/350) | D1: 6 kA |
| Total avledningsstötström (8/20) | 18 kA |
| Nominell belastningsström DC | 0,45 A |
| Nominell belastningsström AC | 0,32 A |
| Övervakning | nej |
| Max. kontinuerlig spänning AC | 19 V |
| Max. kontinuerlig spänning DC | 28 V |
| Nominell avledningsstötström (8/20 µs) | 9 kA |
| Godkännande | UL |
| Gränsfrekvens | 100 MHz |
| SPD enligt IEC 61643-21 | Klass I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| Uppfyller ROHS | undantag |
| LPZ | 0→3 |
| Impulsström | 3 kA |
| Infogningsdämpning (insertion loss) | ≤3 dB |

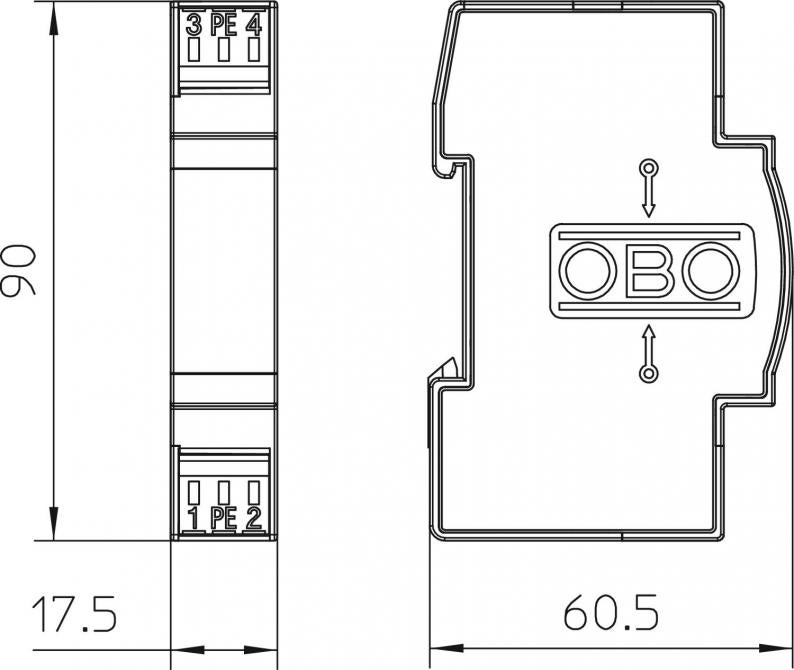

| Delningsenhet TE (17,5 mm) | 1 |
| Anslutningstvärsnitt styv max. | 2,5 mm² |
| Anslutningstvärsnitt flertrådigt min. | 0,14 mm² |
| Anslutningstvärsnitt flertrådigt max. | 2,5 mm² |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 24V AC |
Anslutningsmöjligheter
| Anslutningstvärsnitt styv min. | 0,14 mm² |
|---|---|
| Anslutningstvärsnitt flexibelt min. | 0,14 mm² |
| Anslutningstvärsnitt flexibelt max. | 2,5 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,1625 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1625 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
