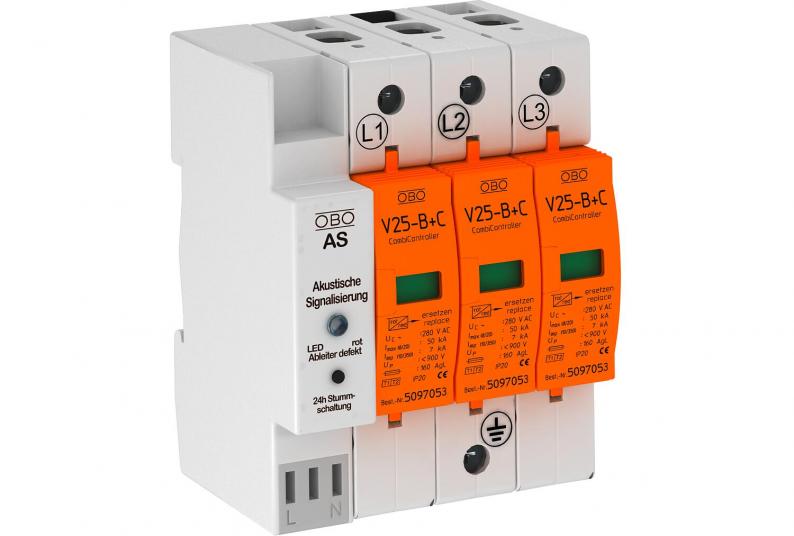

Kombiavledare V25 3-polig 280 V med akustisk signal
Typ V25-B+C 3+AS
Art.nr. 5097185
EAN 4012195945314
Art.nr. / Typ / E-nr
5097185 / V25-B+C 3+AS / 5271039
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
280 V
Polutförande
3
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Kombiavledare med åsk- och överspänningsskydd typ 1+2
• komplett med sockel och patroner
• avsett för TN-nätsystem
• med akustisk signal för funktionsövervakning, ljudsignalen kan stängas av och upprepas med 24 timmars intervall
• avledare, jackbar med dynamisk brytbar del
• optisk funktionsindikering
• skyddsnivå < 900 V
• kapslad och hermetiskt tillsluten zinkoxidvaristoravledare för användning i vanliga normkapslingar
• märkta anslutningar
Användningsexempel: Byggnader med friledningsmatning.
*Komplett = över- och underdel
Med akustisk signalenhet
• komplett med sockel och patroner
• avsett för TN-nätsystem
• med akustisk signal för funktionsövervakning, ljudsignalen kan stängas av och upprepas med 24 timmars intervall
• avledare, jackbar med dynamisk brytbar del
• optisk funktionsindikering
• skyddsnivå < 900 V
• kapslad och hermetiskt tillsluten zinkoxidvaristoravledare för användning i vanliga normkapslingar
• märkta anslutningar
Användningsexempel: Byggnader med friledningsmatning.
*Komplett = över- och underdel
Med akustisk signalenhet
Teknisk data
Teknisk data
| Polantal | 3 |
|---|---|
| Nättyp | övriga |
| Utblåsande | nej |
| Signalering på enheten | optisk och akustisk |
| Kapslingsklasser | IP20 |
| Blixtstötström (10/350) [totalt] | 21 kA |
| Fjärrsignal | nej |
| Märkspänning AC (50/60 Hz) | 230 V |
| Blixtstötström (10/350 µs) | 7 kA |
| Max. kontinuerlig spänning AC | 280 V |
| Nominell avledningsstötström (8/20 µs) | 30 kA |
| Polutförande | 3 |
| Max. försäkring på nätsidan | 160 |
| Utförande | 3-polig med AS |
| Nätverkskonfiguration TN | ja |
| Nätverkskonfiguration TN-C | ja |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass I+II |
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Max avledningsstötström (8/20 µs) | 50 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 160 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 280V |
Anslutningsmöjligheter
| Avledningsstötström (8/20 µs) [totalt] | 90 kA |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) min. | 2,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 1,6351 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,6351 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
