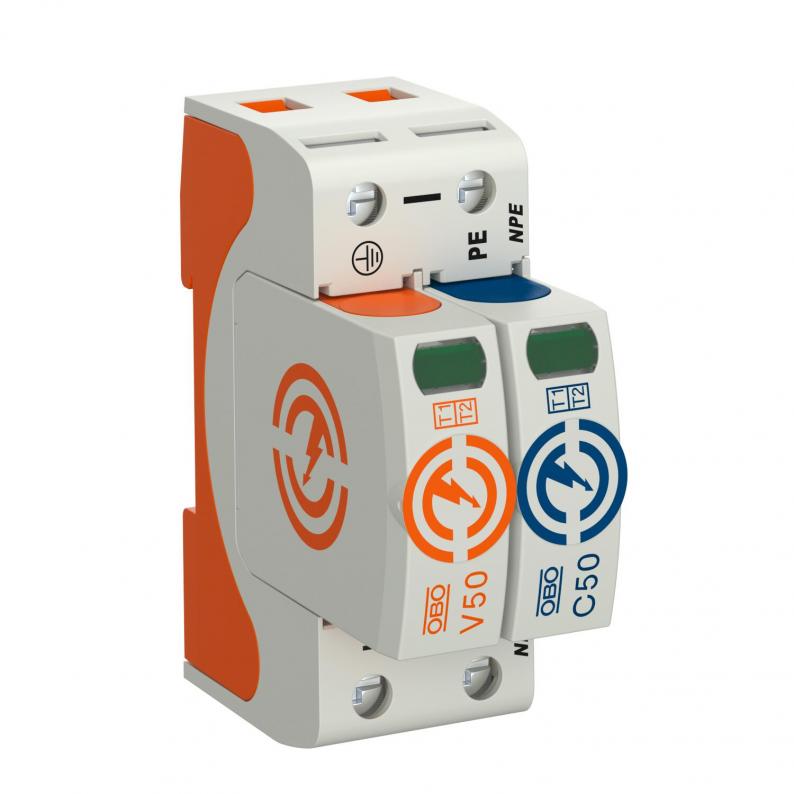

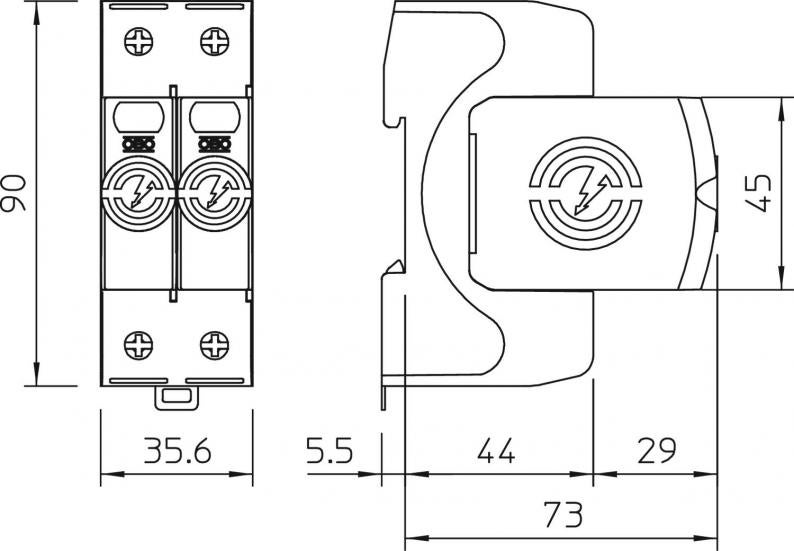

Kombiavledare V50, 1-polig+NPE 150 V

Kombiavledare V50, 1-polig+NPE 150 V

Typ V50-1+NPE-150
Art.nr. 5093452
EAN 4012196398676
Visa alla utföranden
Art.nr. / Typ
5093452 / V50-1+NPE-150
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
150 V
Polutförande
1+N/PE

kl. VKE: 1 Styck

Styck

Beskrivning

Kombiskydd, typ 1+2

• för åskskyddspotentialutjämning enligt SS EN 62305
• blixtströmavledningsförmåga 12,5 kA (10/350) per pol och upp till 50 kA (10/350) totalt
• modular jackbar avledare med brytare och optisk statusindikering
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
• FS modellen har en potentialfri växlande kontakt för fjärrsignal

Användning: åskskyddspotentialutjämning för byggnader i klass III och IV.
* Komplett = över- och underdel
  • KEMA-KEUR, Nederländerna
  • Österreichischer Verband für Elektrotechnik, Österrike
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • 5 års garanti.
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • EurAsian Conformity
  • Övergång från LPZ 0 till 2.
  • Kombiskydd av typ 1 och typ 2
  • Installation elteknisk expertis
  • CO₂-avtryck (PCF)
  • Förpackning utan plast
  • Förpackning helt av återvunnen kartong

Teknisk data

Teknisk data

Polantal2
Nättypövriga
Utblåsandenej
Signalering på enhetenoptisk
KapslingsklasserIP20
Max. kontinuerlig spänning (L-N)150 V
Maximal driftspänning (N-PE)255 V
Nominell avledningsstötström (8/20 µs) [L-N]30 kA
Blixtstötström (10/350) [totalt]25 kA
Kapslingsmaterial överspänningsskyddskomponenterPA UL 94 V-0
Maximal avledningsstötström (8/20 µs) [L-N]50 kA
Fjärrsignalnej
Märkspänning AC (50/60 Hz)120 V
Integrerad försäkringnej
Blixtstötström (10/350 µs)12,5 kA
Spänningsskyddsnivå [L-N]≤0,8
Max. kontinuerlig spänning AC150 V
Nominell avledningsstötström (8/20 µs)30 kA
Polutförande1+N/PE
MonteringstypDIN-skena 35 mm
Max. försäkring på nätsidan160 A gL/gG
Restspänning [L-N] @ 5 kA0,5 kV
Brytförmåga AC230 V; 0,5 A
Brytförmåga DC230 V; 0,1 A / 75 V; 0,5 A
Kortslutningssäkerhet vid max. försäkring på nätsidan50 kA eff
Restspänning [L-N] @ 1 kA0,4 kV
TOV-spänning [L-N] - motståndsläge - 5 s175 V
TOV-spänning [L-N] - felsäkert läge - 120 min230 V
TOV-spänning [L-PE] - motståndsläge - 200 ms1200 V
SPD enligt UL 1449Typ 4
Minsta avstånd1,5 mm
GodkännandeVDE, UL, ÖVE
Nätverkskonfiguration TNja
Nätverkskonfiguration TN-Cnej
Nätverkskonfiguration TN-C-Sja
Nätverkskonfiguration TN-Sja
Nätverkskonfiguration TTja
Uppfyller ROHSja
Driftstemperatur min.-40 °C
Driftstemperatur max.80 °C
Vridmoment4 Nm
SPD enligt SS-EN 61643-1klass I+II
Normkrav enligt SS-EN 61643-11Typ 1+2
Max avledningsstötström (8/20 µs)50 kA
Följeström (eff) [N-PE]0,1 kA
Reaktionstid<25 ns
Maximal försäkring160 A
Temperaturanvändningsområde min.-40 °C
Temperaturanvändningsområde max.80 °C
Restspänning [L-N] @ 12,5 kA0,6 kV
Dimension150V
MaterialPolyamid
Luftfuktighet max.95 %
Luftfuktighet min.5 %

Anslutningsmöjligheter

Ledartvärsnitt, flexibelt (fintrådig) min.1,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.35 mm²
Anslutningstvärsnitt FM-klämmor min.0,5 mm²
Anslutningstvärsnitt FM-klämmor max.1,5 mm²
Anslutningstvärsnitt FM-klämmor min.21 AWG
Anslutningstvärsnitt FM-klämmor max.16 AWG
Avledningsstötström (8/20 µs) [totalt]80 kA
Ledartvärsnitt, flexibelt (fintrådig) min.16 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.2 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.1,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.16 AWG
Ledartvärsnitt, fast (en-/flertrådig) max.2 AWG
Gemensam spänningsskyddsnivå (L-PE)2,1 kV

Miljödata

Förpackning helt av återvunnen kartongja
Förpackning utan plastja
CO2-avtryck (GWP) från vagga till grind1,5488 kg CO2e / 1 Styck
CO₂ Footprint (GWP)1,5488 kg CO₂e
Mätningsdatum CO2 värde2025-05-21T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1
