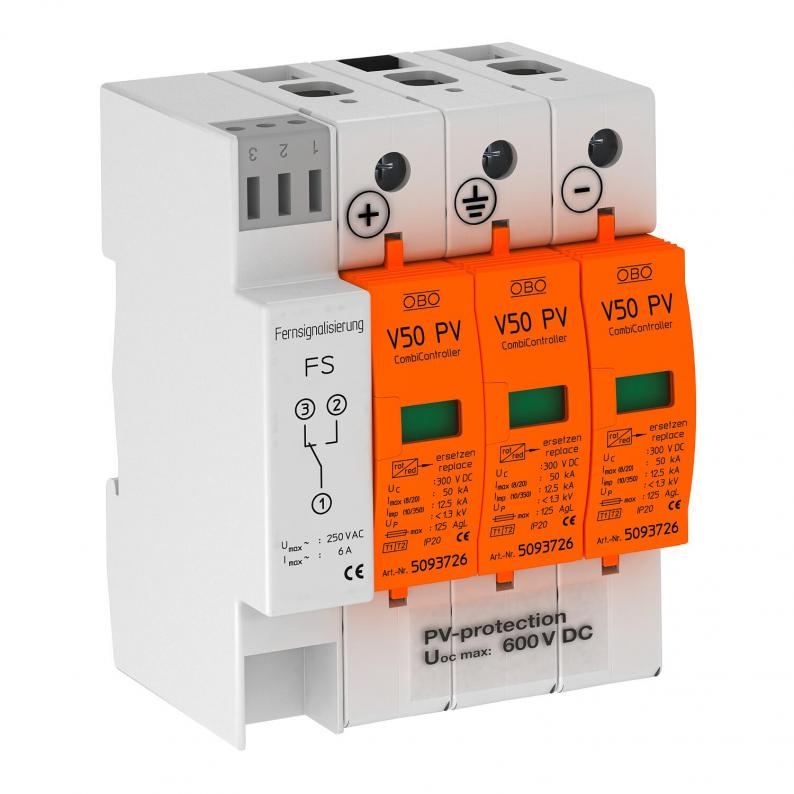

Kombiavledare V50 för solpaneler, 600 V DC med fjärrsignalering
Typ V50-B+C 3PHFS600
Art.nr. 5093625
EAN 4012195709022
Art.nr. / Typ / E-nr
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
V50 kombiavledare typ 1+2 för solcellsanläggningar med fjärrsignal som potentialfri växlande kontakt
• Komplett enhet bestående av jackbar varistoravledare med frånskiljare
• Feltålig Y-koppling enligt VDE 0100-712 (EN 50539-12)
• Överspänningsskyddspotentialutjämning enligt VDE 0100-443 (IEC 60364-4-44)
• Avledningsförmåga upp till 12,5 kA (10/350) och 50 kA (8/20) per pol
• Låg DC-skyddsnivå: <2,6 kV och Uoc max = 600 V DC
• Med optisk funktionsindikering för användning i normkapslingar
Användning: Solcellsanläggningar med åskskydd
• Komplett enhet bestående av jackbar varistoravledare med frånskiljare
• Feltålig Y-koppling enligt VDE 0100-712 (EN 50539-12)
• Överspänningsskyddspotentialutjämning enligt VDE 0100-443 (IEC 60364-4-44)
• Avledningsförmåga upp till 12,5 kA (10/350) och 50 kA (8/20) per pol
• Låg DC-skyddsnivå: <2,6 kV och Uoc max = 600 V DC
• Med optisk funktionsindikering för användning i normkapslingar
Användning: Solcellsanläggningar med åskskydd
Teknisk data
Teknisk data
| Nättyp | DC |
|---|---|
| Utblåsande | nej |
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Nominell avledningsstötström (8/20 µs) [L-N] | 30 kA |
| Fjärrsignal | ja |
| Blixtstötström (10/350 µs) | 12,5 kA |
| Max. kontinuerlig spänning DC | 600 V |
| Nominell avledningsstötström (8/20 µs) | 30 kA |
| Polutförande | 3 |
| Monteringstyp | DIN-skena 35 mm |
| Avsedd för utomhusbruk | nej |
| Max. försäkring på nätsidan | 125 |
| Utförande | 3-polig för solcellssystem med FS |
| Nätverkskonfiguration DC | ja |
| Nätverkskonfiguration IT | nej |
| Nätverkskonfiguration TN | nej |
| Nätverkskonfiguration TN-C | nej |
| Nätverkskonfiguration TN-C-S | nej |
| Nätverkskonfiguration TN-S | nej |
| Nätverkskonfiguration TT | nej |
| Nätverkskonfiguration övriga | nej |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass I+II |
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Max avledningsstötström (8/20 µs) | 50 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 125 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 600V DC |
| Produktserie | PV-ÜSS |
Anslutningsmöjligheter
| FM-kontakter | Omkopplare |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) min. | 2,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 1,0117 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,0117 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
