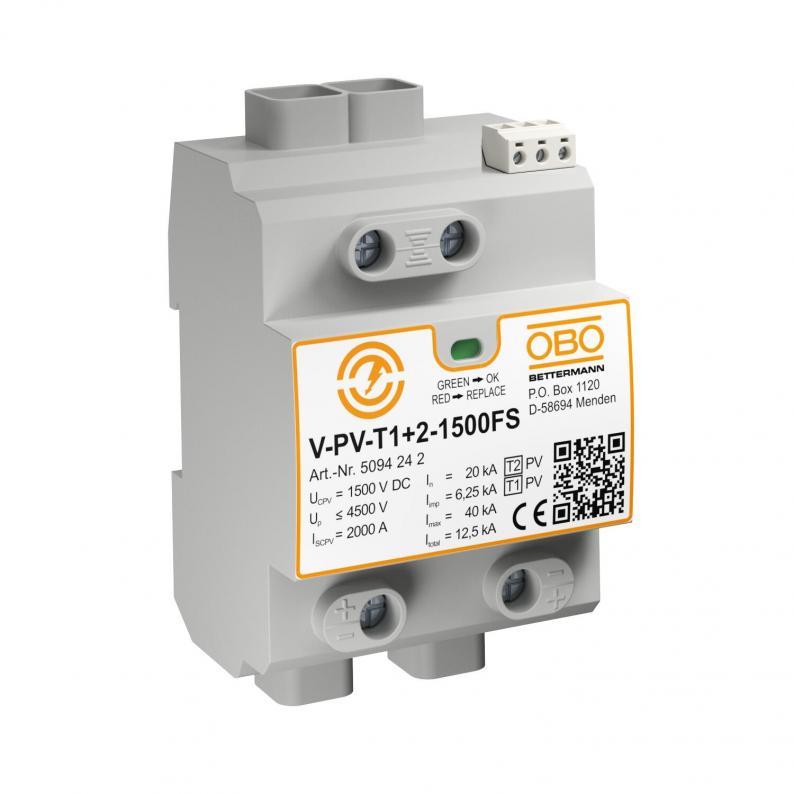

Komplettblock för solpaneler 1500 V DC med fjärrsignalering
Typ V-PV-T1+2-1500FS
Art.nr. 5094242
EAN 4012196603749
Art.nr. / Typ / E-nr
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Kombiavledare typ 1 + 2 för åsk- och överspänningsskydd av PV anläggningar
-
-
Teknisk data

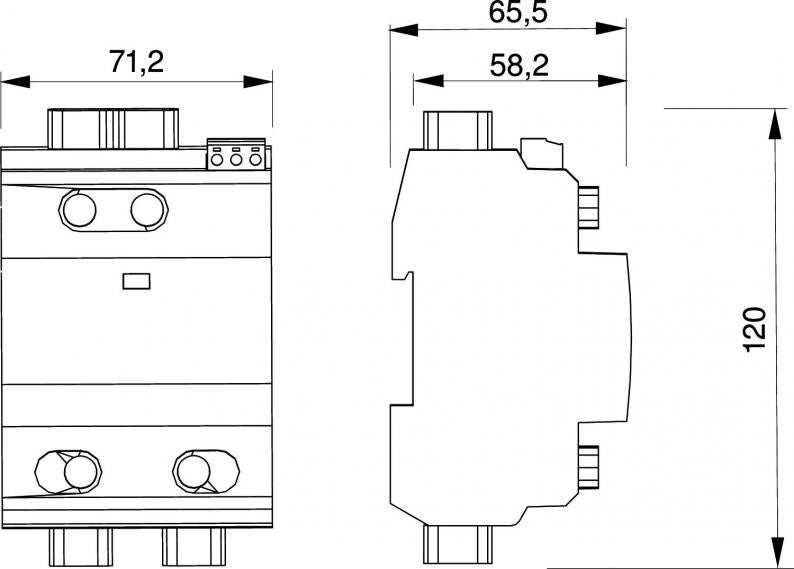

Mått
| Längd | 65,5 mm |
|---|---|
| Bredd | 71,2 mm |
| Höjd | 120 mm |
Teknisk data
| Nättyp | DC |
|---|---|
| Utblåsande | nej |
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Blixtstötström (10/350) [totalt] | 12,5 kA |
| Provningsklass typ 1 | ja |
| Fjärrsignal | ja |
| Provningsklass Typ 2 | ja |
| max. solcellsspänning | 1500 V |
| Integrerad försäkring | nej |
| Blixtstötström (10/350 µs) | 6,25 kA |
| Max. kontinuerlig spänning DC | 1500 V |
| Nominell avledningsstötström (8/20 µs) | 20 kA |
| Polutförande | övriga |
| Monteringstyp | DIN-skena 35 mm |
| Utförande | Y-konfiguration + FS |
| Nätverkskonfiguration DC | ja |
| Nätverkskonfiguration IT | nej |
| Nätverkskonfiguration TN | nej |
| Nätverkskonfiguration TN-C | nej |
| Nätverkskonfiguration TN-C-S | nej |
| Nätverkskonfiguration TN-S | nej |
| Nätverkskonfiguration TT | nej |
| Nätverkskonfiguration övriga | nej |
| Uppfyller ROHS | ja |
| Nominell belastningsström (ingång / utgång) | 50 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass I+II |
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Max avledningsstötström (8/20 µs) | 40 kA |
| Reaktionstid | <25 ns |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 1500V DC |
| Färg | grå |
| Produktserie | PV-ÜSS |
Anslutningsmöjligheter
| Ledartvärsnitt, flexibelt (fintrådig) min. | 2,5 mm² |
|---|---|
| Ledartvärsnitt, flexibelt (fintrådig) max. | 35 mm² |
| FM-kontakter | Omkopplare |
| Avledningsstötström (8/20 µs) [totalt] | 40 kA |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 2,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,1957 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1957 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
