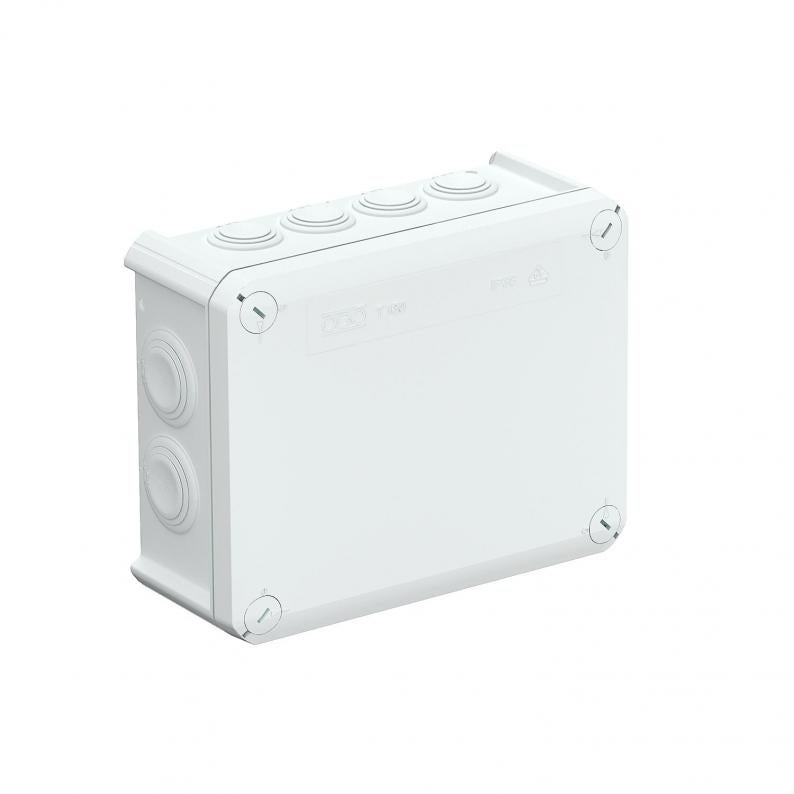

Kopplingsdosa T 160, kabelgenomföring
Typ T 160 RW
Art.nr. 2007541
EAN 4012195286684
Art.nr. / Typ
2007541 / T 160 RW
Inre dimension
176x135x67 mm
Antal införningar
12
Kapslingsklasser
IP66
Färg
helvit; RAL 9010
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Kopplingsdosa för anslutning av kablar och ledningar inomhus eller på skyddade platser utomhus. Fyrkantig form med instickstätningar på sidorna och brytöppningar i botten. Passar för vägg-/takmontering och montering på monteringsplåtar. Med möjlighet till invändig fastsättning och montering via hörnkupolerna. Lock med snabblås, kan plomberas. Tillverkad av halogenfria och UV-beständiga material.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK05 enligt DIN EN 50102.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK05 enligt DIN EN 50102.
Teknisk data
Mått
| Längd | 190 mm |
|---|---|
| Bredd | 150 mm |
| Höjd | 77 mm |
| Inre dimension | 176x135x67 mm |
Teknisk data
| Typ av införning | instickningstätning |
|---|---|
| Halogenfri | ja |
| Glasfiberarmerad | ja |
| Antal införningar | 12 |
| införning bakifrån | ja |
| Transparent lock | nej |
| Kapslingsklasser | IP66 |
| Nominell spänning | 500 V |
| Stapelbar | ja |
| Med lock | ja |
| Plomberbar | ja |
| Typ av införning | Kabel |
| För Ex-zon | utan |
| Isolationsspänning Ui | 500 V |
| Brandsäker installation / funktionsgaranti | utan |
| Explosionssäkert utförande | nej |
| Typ av dosgenomföring | Membran utskärbar |
| Med avskärmning | nej |
| Väderbeständig | nej |
| Skyddsklass IK-kod | IK05 |
| För Ex-zon gas | utan |
| För Ex-zon damm | utan |
| Nominellt tvärsnitt min. | 16 mm² |
| Form | rektangulär |
| Bestyckning | utan |
| Lock | ej transparent |
| Lockfästen | skruvad |
| Uppfyller ROHS | ja |
| Monteringstyp | Vägg-/takmontering |
| Temperaturanvändningsområde min. | -25 °C |
| Temperaturanvändningsområde max. | 65 °C |
| Brandsäkert | enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C |
| Dimension | 190x150x77 |
| Material | Polypropen, glasfiberarmerad |
| Färg | helvit; RAL 9010 |
| Produktserie | T-serie |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 1,2429 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,2429 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
