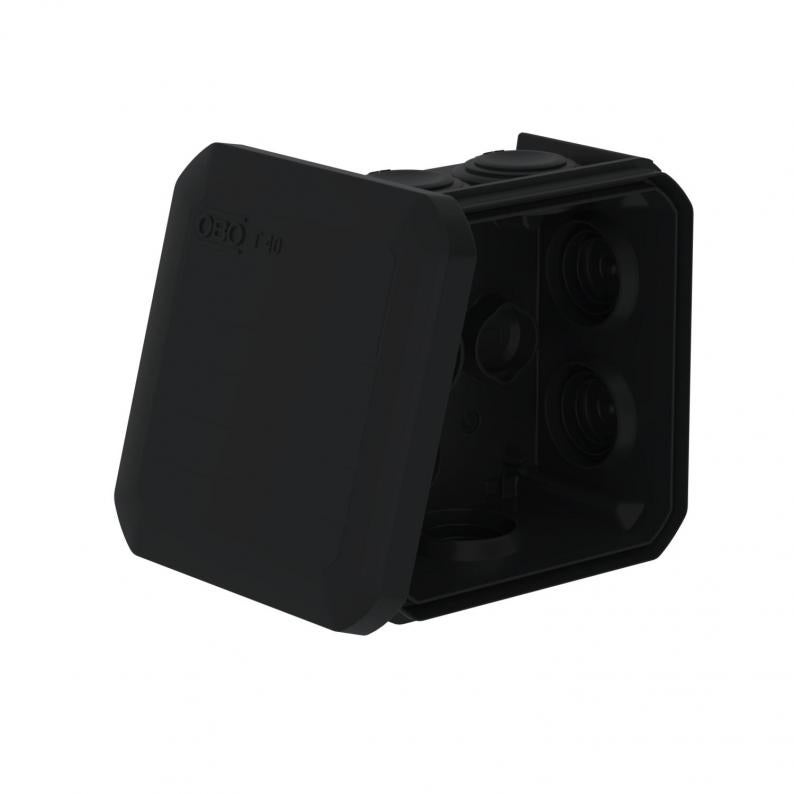

Kopplingsdosa T 40, kabelgenomföring
Typ T 40 SW
Art.nr. 2007464
EAN 4012197354565
Art.nr. / Typ
2007464 / T 40 SW
Inre dimension
77x77x46 mm
Antal införningar
7
Kapslingsklasser
IP56
Färg
grafitsvart; RAL 9011
kl. VKE: 5 Styck
5Styck
Styck
Beskrivning
Kopplingsdosa för anslutning av kablar och ledningar inomhus eller på skyddade platser utomhus. Kvadratisk form med instickstätningar på sidorna och brytöppningar i botten. Passar för vägg-/takmontering och montering på monteringsplåtar. Med möjlighet till invändig fastsättning. Med fastsittande klämlock. Tillverkad av halogenfria och UV-beständiga material.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK07 enligt DIN EN 50102.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK07 enligt DIN EN 50102.
Teknisk data

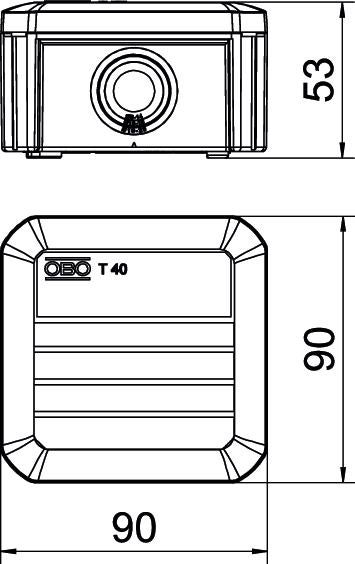

Mått
| Längd | 90 mm |
|---|---|
| Bredd | 90 mm |
| Höjd | 52 mm |
| Inre dimension | 77x77x46 mm |
Teknisk data
| Typ av införning | instickningstätning |
|---|---|
| Halogenfri | ja |
| Glasfiberarmerad | nej |
| Antal införningar | 7 |
| införning bakifrån | ja |
| Transparent lock | nej |
| Kapslingsklasser | IP56 |
| Nominell spänning | 500 V |
| Stapelbar | ja |
| Med lock | ja |
| Plomberbar | nej |
| Typ av införning | Kabel |
| För Ex-zon | utan |
| Isolationsspänning Ui | 500 V |
| Brandsäker installation / funktionsgaranti | utan |
| Explosionssäkert utförande | nej |
| Typ av dosgenomföring | Membran utskärbar |
| Med avskärmning | nej |
| Väderbeständig | nej |
| Skyddsklass IK-kod | IK07 |
| För Ex-zon gas | utan |
| För Ex-zon damm | utan |
| Nominellt tvärsnitt min. | 4 mm² |
| Form | kvadratisk |
| Lock | ej transparent |
| Lockfästen | snäppbar |
| Uppfyller ROHS | ja |
| Monteringstyp | Vägg-/takmontering |
| Temperaturanvändningsområde min. | -25 °C |
| Temperaturanvändningsområde max. | 65 °C |
| Brandsäkert | enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C |
| Dimension | 90x90x52 |
| Material | Polypropen |
| Färg | grafitsvart; RAL 9011 |
| Produktserie | BlackLine, T-serie |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,2733 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,2733 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
