Kopplingsdosa X 06 med DIN-skena
Typ X06 R LGR-TR
Art.nr. 2005092
EAN 4012196582723
Art.nr. / Typ
2005092 / X06 R LGR-TR
Inre dimension
137x105x68 mm
Antal införningar
8
Kapslingsklasser
IP67
Färg
grå / transparent
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning

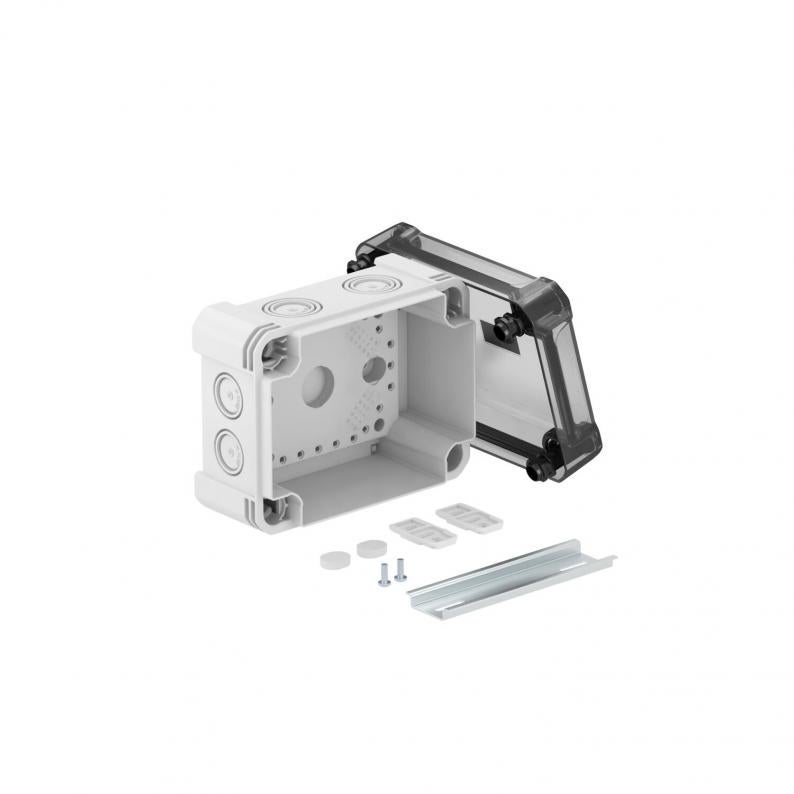

Kopplingsdosa med DIN-skena för anslutning av kablar och ledningar inomhus och utomhus. Fyrkantig form med brytöppningar. Passar för vägg-/takmontering med möjlighet till utvändig eller invändnig fastsättning eller montering via hörnkupolerna. Extra slagtåliga med IK09-klassning. Transparent lock med snabblås, kan plomberas. Tillverkad av halogenfria och UV-beständiga material.
Inklusive DIN-profilskena typ 2069.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK09 enligt DIN EN 50102. Skyddsklass IP67 enligt DIN EN 60529.
Inklusive DIN-profilskena typ 2069.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK09 enligt DIN EN 50102. Skyddsklass IP67 enligt DIN EN 60529.
Teknisk data

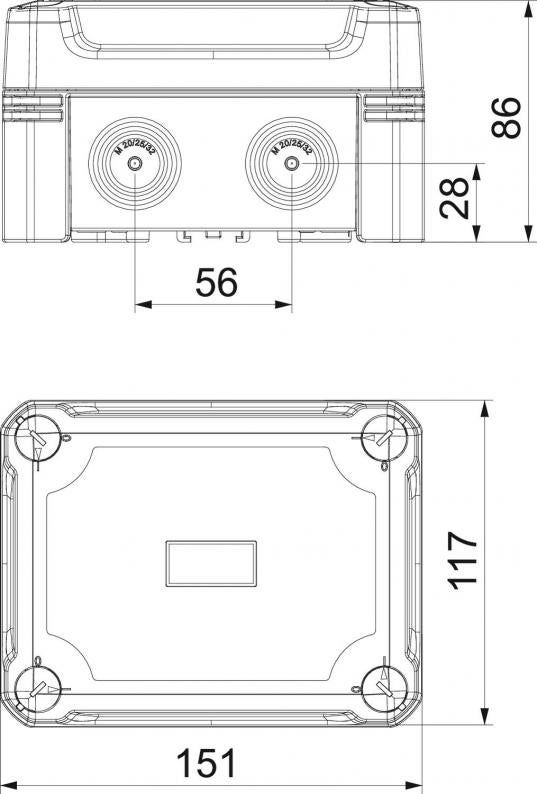

Mått
| Längd | 151 mm |
|---|---|
| Bredd | 117 mm |
| Höjd | 86 mm |
| Inre dimension | 137x105x68 mm |
Teknisk data
| Slagtålig | ja |
|---|---|
| Halogenfri | ja |
| Glasfiberarmerad | ja |
| Antal införningar | 8 |
| införning bakifrån | nej |
| Transparent lock | ja |
| Kapslingsklasser | IP67 |
| Nominell spänning | 750 V |
| Stapelbar | ja |
| Med lock | ja |
| Plomberbar | ja |
| Typ av införning | Membran utskärbar |
| Isolationsspänning Ui | 750 V |
| Explosionssäkert utförande | nej |
| Typ av dosgenomföring | förpräglad |
| Med avskärmning | nej |
| Väderbeständig | ja |
| Skyddsklass IK-kod | IK09 |
| max. Ledartvärsnitt | 6 mm² |
| Nominellt tvärsnitt min. | 2,5 mm² |
| Nominellt tvärsnitt max. | 6 mm² |
| Form | rektangulär |
| Bestyckning | Skena |
| Lock | transparent |
| Lockfästen | skruvad |
| Uppfyller ROHS | ja |
| Monteringstyp | Vägg-/takmontering |
| Temperaturanvändningsområde min. | -25 °C |
| Temperaturanvändningsområde max. | 65 °C |
| Brandsäkert | enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C |
| Dimension | 151x117x86 |
| Material | Polykarbonat |
| Färg | grå / transparent |
| Produktserie | X-serien |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 1,6733 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,6733 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
