Kopplingsdosa X 10
Typ X10 SW
Art.nr. 2005126
EAN 4012196580514
Art.nr. / Typ
2005126 / X10 SW
Inre dimension
177x137x110 mm
Antal införningar
10
Kapslingsklasser
IP67
Färg
grafitsvart; RAL 9011
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Kopplingsdosa för anslutning av kablar och ledningar inomhus och utomhus. Fyrkantig form med brytöppningar. Passar för vägg-/takmontering med möjlighet till utvändig eller invändnig fastsättning eller montering via hörnkupolerna. Extra slagtåliga med IK09-klassning. Lock med snabblås, kan plomberas. Tillverkad av halogenfria och UV-beständiga material.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK09 enligt DIN EN 50102. Skyddsklass IP67 enligt DIN EN 60529.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK09 enligt DIN EN 50102. Skyddsklass IP67 enligt DIN EN 60529.
Teknisk data

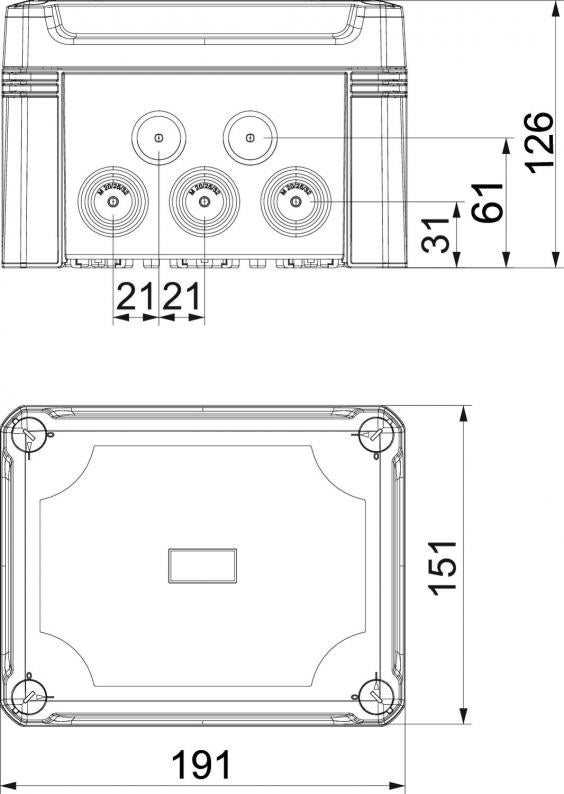

Mått
| Längd | 191 mm |
|---|---|
| Bredd | 151 mm |
| Höjd | 126 mm |
| Inre dimension | 177x137x110 mm |
Teknisk data
| Slagtålig | ja |
|---|---|
| Halogenfri | ja |
| Glasfiberarmerad | ja |
| Antal införningar | 10 |
| införning bakifrån | nej |
| Transparent lock | nej |
| Kapslingsklasser | IP67 |
| Nominell spänning | 750 V |
| Stapelbar | ja |
| Med lock | ja |
| Plomberbar | ja |
| Typ av införning | Membran utskärbar |
| Isolationsspänning Ui | 750 V |
| Explosionssäkert utförande | nej |
| Typ av dosgenomföring | förpräglad |
| Med avskärmning | nej |
| Väderbeständig | ja |
| Skyddsklass IK-kod | IK09 |
| max. Ledartvärsnitt | 10 mm² |
| Nominellt tvärsnitt min. | 4 mm² |
| Nominellt tvärsnitt max. | 10 mm² |
| Form | rektangulär |
| Bestyckning | utan |
| Lock | ej transparent |
| Lockfästen | skruvad |
| Uppfyller ROHS | ja |
| Monteringstyp | Vägg-/takmontering |
| Temperaturanvändningsområde min. | -25 °C |
| Temperaturanvändningsområde max. | 65 °C |
| Brandsäkert | enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C |
| Dimension | 191x151x126 |
| Material | Polykarbonat |
| Färg | grafitsvart; RAL 9011 |
| Produktserie | X-serien |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 2,2551 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 2,2551 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
