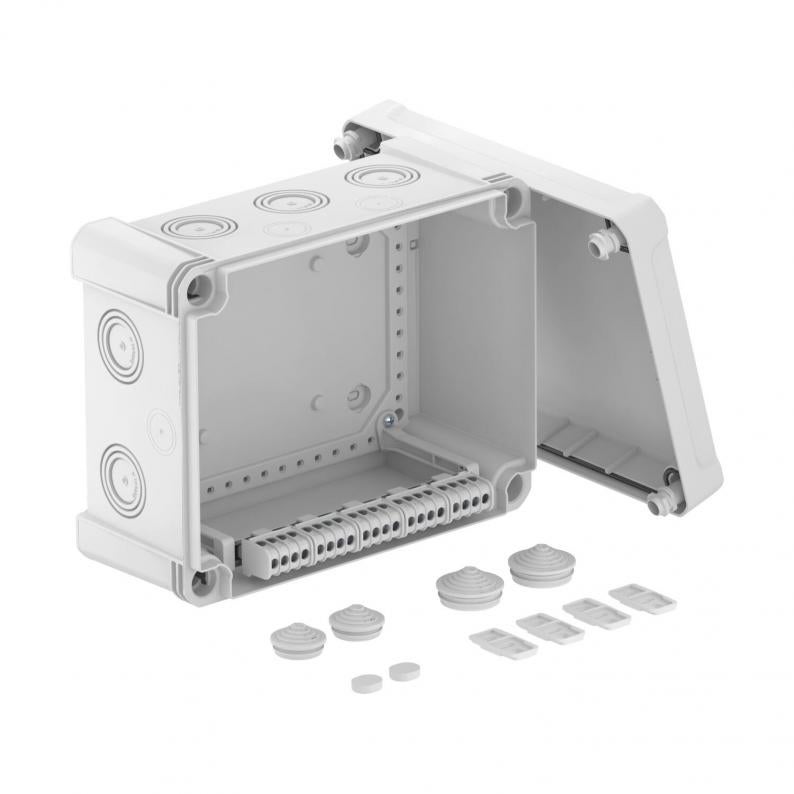

Kopplingsdosa X 16 med kopplingsplint
Typ X16 T LGR
Art.nr. 2005210
EAN 4012196584475
Art.nr. / Typ
2005210 / X16 T LGR
Inre dimension
227x177x110 mm
Antal införningar
10
Kapslingsklasser
IP67
Färg
ljusgrå; RAL 7035
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Kopplingsdosa med kopplingsplint för anslutning av kablar och ledningar inomhus och utomhus. Fyrkantig form med brytöppningar. Passar för vägg-/takmontering med möjlighet till utvändig eller invändnig fastsättning eller montering via hörnkupolerna. Extra slagtåliga med IK09-klassning. Lock med snabblås, kan plomberas. Tillverkad av halogenfria och UV-beständiga material. Inklusive plint.
Inklusive 5 kopplingsplintar med 4 klämpunkter vardera.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK09 enligt DIN EN 50102. Skyddsklass IP67 enligt DIN EN 60529.
Vid leverans ingår 5 kopplingsplintar med 4 klämpunkter var.
Inklusive 5 kopplingsplintar med 4 klämpunkter vardera.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK09 enligt DIN EN 50102. Skyddsklass IP67 enligt DIN EN 60529.
Vid leverans ingår 5 kopplingsplintar med 4 klämpunkter var.
Teknisk data
Mått
| Längd | 241 mm |
|---|---|
| Bredd | 191 mm |
| Höjd | 126 mm |
| Inre dimension | 227x177x110 mm |
Teknisk data
| Slagtålig | ja |
|---|---|
| Halogenfri | ja |
| Glasfiberarmerad | ja |
| Antal införningar | 10 |
| införning bakifrån | nej |
| Transparent lock | nej |
| Kapslingsklasser | IP67 |
| Nominell spänning | 750 V |
| Stapelbar | ja |
| Med lock | ja |
| Plomberbar | ja |
| Typ av införning | Membran utskärbar |
| Isolationsspänning Ui | 750 V |
| Explosionssäkert utförande | nej |
| Typ av dosgenomföring | förpräglad |
| Med avskärmning | nej |
| Väderbeständig | ja |
| Skyddsklass IK-kod | IK09 |
| max. Ledartvärsnitt | 16 mm² |
| Nominellt tvärsnitt min. | 6 mm² |
| Nominellt tvärsnitt max. | 16 mm² |
| Form | rektangulär |
| Bestyckning | Klämma |
| Lock | ej transparent |
| Lockfästen | skruvad |
| Uppfyller ROHS | undantag |
| Monteringstyp | Vägg-/takmontering |
| Temperaturanvändningsområde min. | -25 °C |
| Temperaturanvändningsområde max. | 65 °C |
| Brandsäkert | enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C |
| Dimension | 241x191x126 |
| Material | Polykarbonat |
| Färg | ljusgrå; RAL 7035 |
| Produktserie | X-serien |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 3,6174 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 3,6174 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
