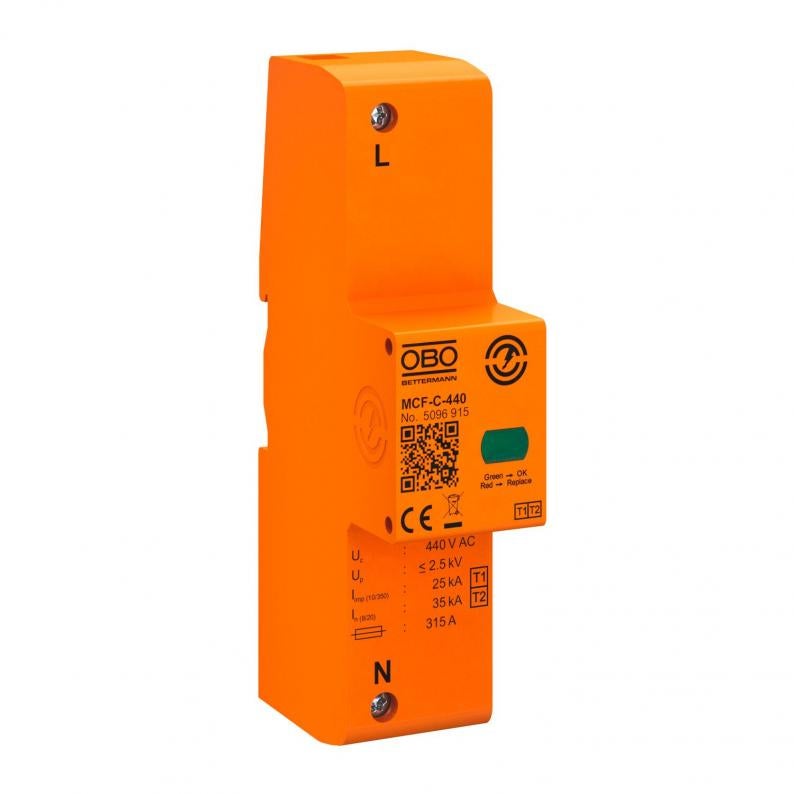

Lightning current arrester MCF-C
Typ MCF-C-440
Art.nr. 5096915
EAN 4012197431785
Art.nr. / Typ
Fjärrsignal
Blixtstötström (10/350 µs)
Max. kontinuerlig spänning AC
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Kombiskydd, åskledare typ 1
• Skyddsnivå <1,3 kV möjliggör enhetsskydd
• För åskskyddspotentialutjämning enligt SS EN 62305
• Blixtströmavledningsförmåga 50 kA (10/350) per pol och upp till 150 kA (10/350) totalt
• Nätströmsfrånkopplande 25 kA Ipeak, avledarförsäkring upp till 500 A gL/gG
• För användning före mätare
• Inkapslad, ej utblåsande gnistgapsavledare för användning i normkapslingar
Användning: Industrianläggningar och byggnader med yttre åskskydd av högsta klass I till IV.
* Komplett = över- och underdel
• Skyddsnivå <1,3 kV möjliggör enhetsskydd
• För åskskyddspotentialutjämning enligt SS EN 62305
• Blixtströmavledningsförmåga 50 kA (10/350) per pol och upp till 150 kA (10/350) totalt
• Nätströmsfrånkopplande 25 kA Ipeak, avledarförsäkring upp till 500 A gL/gG
• För användning före mätare
• Inkapslad, ej utblåsande gnistgapsavledare för användning i normkapslingar
Användning: Industrianläggningar och byggnader med yttre åskskydd av högsta klass I till IV.
* Komplett = över- och underdel
Teknisk data

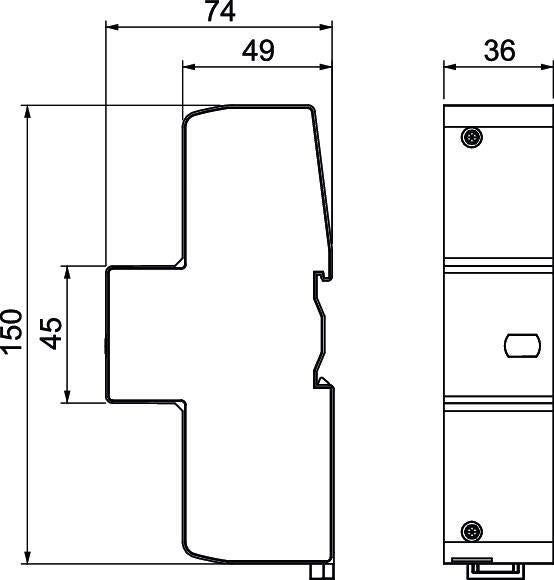

Mått
| Längd | 150 mm |
|---|---|
| Bredd | 36 mm |
| Höjd | 74,5 mm |
Teknisk data
| Utblåsande | nej |
|---|---|
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Max. kontinuerlig spänning (L-N) | 440 V |
| Nominell avledningsstötström (8/20 µs) [L-N] | 35 kA |
| Provningsklass typ 1 | ja |
| Fjärrsignal | nej |
| Märkspänning AC (50/60 Hz) | 400 V |
| Integrerad försäkring | nej |
| Blixtstötström (10/350 µs) | 25 kA |
| Spänningsskyddsnivå [L-N] | ≤2,5 |
| Max. kontinuerlig spänning AC | 440 V |
| Nominell avledningsstötström (8/20 µs) | 35 kA |
| Polutförande | 1 |
| Monteringstyp | DIN-skena 35 mm |
| Avsedd för utomhusbruk | nej |
| Max. försäkring på nätsidan | 315 A gL/gG |
| Kortslutningssäkerhet vid max. försäkring på nätsidan | 50 kA eff |
| TOV-spänning [L-N] - motståndsläge - 5 s | 580 V |
| TOV-spänning [L-N] - felsäkert läge - 120 min | 760 V |
| Nätverkskonfiguration DC | nej |
| Nätverkskonfiguration IT | ja |
| Nätverkskonfiguration TN | ja |
| Nätverkskonfiguration TN-C | ja |
| Nätverkskonfiguration TN-C-S | ja |
| Nätverkskonfiguration TN-S | ja |
| Nätverkskonfiguration TT | ja |
| Nätverkskonfiguration övriga | nej |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass I+II |
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
| Följeström (eff) [N-PE] | 50 kA |
| Maximal försäkring | 315 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 440V |
| Färg | orange |
| Luftfuktighet max. | 95 % |
| Luftfuktighet min. | 5 % |
Anslutningsmöjligheter
| Ledartvärsnitt, flexibelt (fintrådig) min. | 6 mm² |
|---|---|
| Ledartvärsnitt, flexibelt (fintrådig) max. | 25 mm² |
| Ledartvärsnitt, flexibelt (fintrådig) min. | 10 AWG |
| Ledartvärsnitt, flexibelt (fintrådig) max. | 3 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 6 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 10 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 2 AWG |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,6491 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,6491 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
