Medel- och finskydd FLD för tvåtrådssystem 48 V
Typ FLD 48
Art.nr. 5098630
EAN 4012195578390
Art.nr. / Typ / E-nr
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Överspänningsskydd för användning inom mät-, styr- och regleringsteknik
• medel- och finskydd
• standardutförande för tvåtrådssystem
• skyddskoppling i två steg
• med monteringsvänliga, skruvlösa anslutningsklämmor

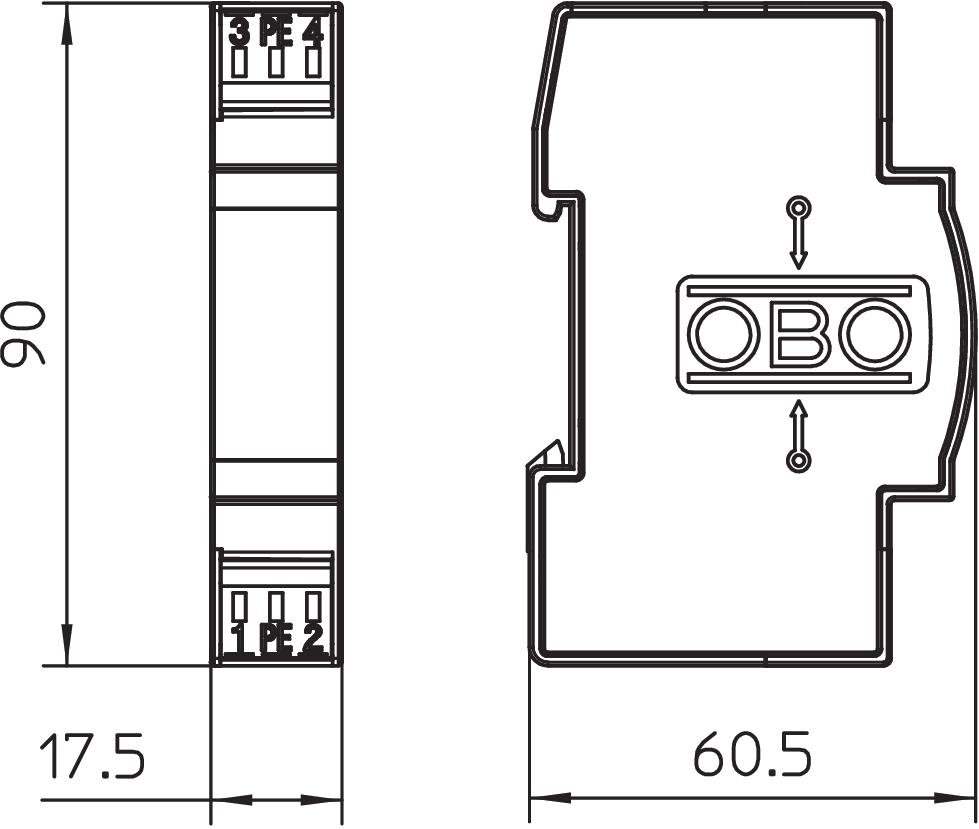

• med platssparande modulmått på 17,5 mm
• med induktiv frånkoppling längsledes
Användning: Universell användning på 35-mm DIN-skena i alla normkapslingar som förekommer i handeln.
• medel- och finskydd
• standardutförande för tvåtrådssystem
• skyddskoppling i två steg
• med monteringsvänliga, skruvlösa anslutningsklämmor
• med platssparande modulmått på 17,5 mm
• med induktiv frånkoppling längsledes
Användning: Universell användning på 35-mm DIN-skena i alla normkapslingar som förekommer i handeln.
Teknisk data
Teknisk data
| Antal poler | 2 |
|---|---|
| Fjärrkontakt | nej |
| Inkopplingssystem | Klämma |
| Spänningsskyddsnivå ledare–ledare | <140 V |
| Spänningsskyddsnivå ledare–jord | <600 V |
| Kapslingsklasser | IP20 |
| Testad enligt | IEC 61643-21 |
| Kapacitans (ledare-ledare) | <10 nF |
| Kapacitans (ledare-jord) | <1 nF |
| Jordning via: | Klämma |
| Explosionssäkert utförande | nej |
| Isolationsmotstånd | > 10 MΩ |
| Skärm anslutning | nej |
| Serie induktans per ledare | 120 µH ± 20 % |
| Stötströmsstyrka ledare-ledare | C2: 5 kV / 2,5 kA (8/20µs) |
| Stötströmsstyrka ledare-ledare | C2: 10 kV / 5 kA (8/20µs) |
| Total avledningsstötström (10/350) | D1: 3 kA |
| Total avledningsstötström (8/20) | 10 kA |
| Nominell belastningsström DC | 1 A |
| Nominell belastningsström AC | 0,7 A |
| Max. kontinuerlig spänning AC | 37 V |
| Max. kontinuerlig spänning DC | 53 V |
| Nominell avledningsstötström (8/20 µs) | 5 kA |
| Godkännande | UL |
| Gränsfrekvens | 0,18 MHz |
| SPD enligt IEC 61643-21 | Klass I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| Uppfyller ROHS | ja |
| LPZ | 0→3 |
| Impulsström | 1,5 kA |
| Infogningsdämpning (insertion loss) | 3 dB @ 180 kHz dB |
| Delningsenhet TE (17,5 mm) | 1 |
| Anslutningstvärsnitt styv max. | 2,5 mm² |
| Anslutningstvärsnitt flertrådigt min. | 0,14 mm² |
| Anslutningstvärsnitt flertrådigt max. | 2,5 mm² |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 48V AC |
Anslutningsmöjligheter
| Anslutningstvärsnitt styv min. | 0,14 mm² |
|---|---|
| Anslutningstvärsnitt flexibelt min. | 0,14 mm² |
| Anslutningstvärsnitt flexibelt max. | 2,5 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,2773 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,2773 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (2)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Antal poler
Inkopplingssystem
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
Art.nr.
FLD 12
2
Klämma
9
13
5098603
FLD 24
2
Klämma
19
28
5098611
FLD 48
2
Klämma
37
53
5098630
FLD 110
2
Klämma
86
122
5098646
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
FLD 12
Art.nr.
5098603
Antal poler
2
Inkopplingssystem
Klämma
Max. kontinuerlig spänning AC
9
Max. kontinuerlig spänning DC
13
FLD 24
Art.nr.
5098611
Antal poler
2
Inkopplingssystem
Klämma
Max. kontinuerlig spänning AC
19
Max. kontinuerlig spänning DC
28
FLD 48
Art.nr.
5098630
Antal poler
2
Inkopplingssystem
Klämma
Max. kontinuerlig spänning AC
37
Max. kontinuerlig spänning DC
53
FLD 110
Art.nr.
5098646
Antal poler
2
Inkopplingssystem
Klämma
Max. kontinuerlig spänning AC
86
Max. kontinuerlig spänning DC
122
