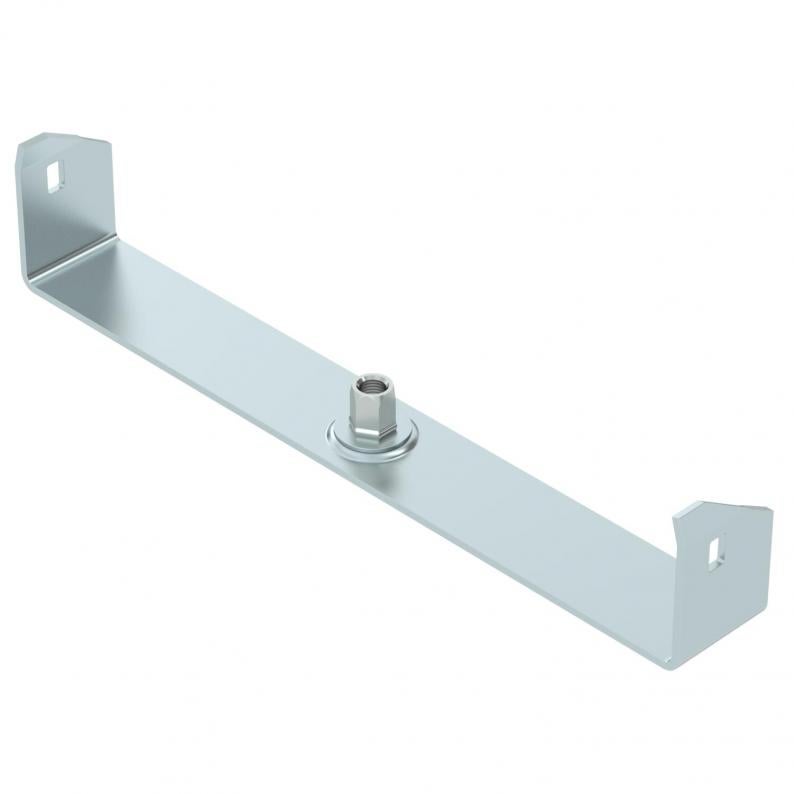

Mittupphängning kabelränna, sidhöjd 60 FS
Typ MAH 60 300 FS
Art.nr. 6358717
EAN 4012196939558
Art.nr. / Typ / E-nr
Längd
Bredd
Mått B
Håldiameter
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
För kabelrännor med inbockad sidogavel och sidohöjd 60 mm.
Med en vridbar utformad gänghylsa M10. Se till att lasten fördelas jämnt vid förläggningen (undvik ensidig beläggning).
Bredderna 100, 150 och 200 mm har också bottenperforeringar för att möjliggöra mittupphängning vid användning för funktionsgaranti enligt DIN 4102 del 12 genom fastskruvning i rännbotten.
Teknisk data

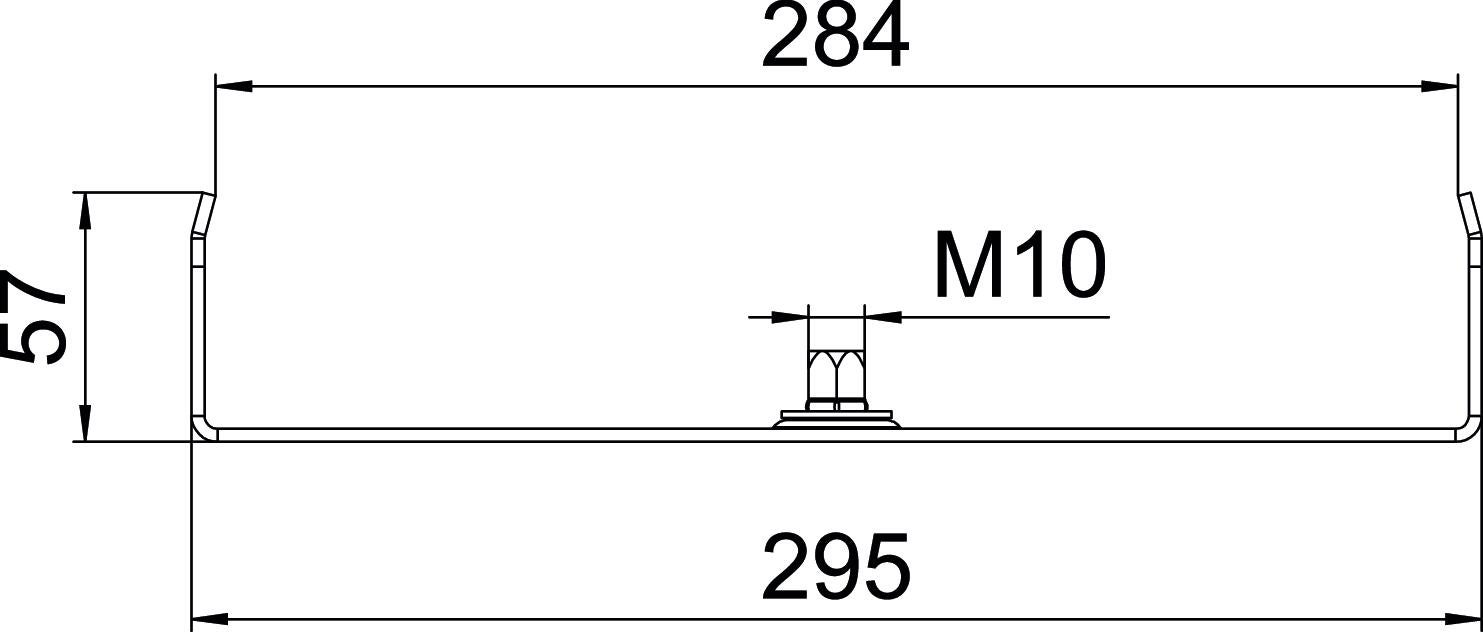

Mått
| Längd | 40 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 57 mm |
| Mått B | 295 mm |
| Mått b | 284 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| för bredd min. | 300 |
| för bredd max. | 300 mm |
| inställningsbar | nej |
| Avsedd för trådstege | nej |
| Avsedd för kabelstege | nej |
| Lämplig för kabelränna | ja |
| Håldiameter | 10,5 mm |
| Passar för metrisk gängstång | 10 |
| Utförande | fasthakas |
| Uppfyller ROHS | ja |
| F i kN | 0,2 kN |
| Dimension | B300mm |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,9682 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,9682 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (3)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Mått B
Håldiameter
Färg
Art.nr.
MAH 60 100 FS
40
100
94
10,5
zink
6358705
MAH 60 150 FS
40
150
144
10,5
zink
6358709
MAH 60 200 FS
40
200
195
10,5
zink
6358713
MAH 60 300 FS
40
300
295
10,5
zink
6358717
Bredd
Mått B
MAH 60 100 FS
Art.nr.
6358705
Längd
40
Bredd
100
Mått B
94
Håldiameter
10,5
Färg
zink
MAH 60 150 FS
Art.nr.
6358709
Längd
40
Bredd
150
Mått B
144
Håldiameter
10,5
Färg
zink
MAH 60 200 FS
Art.nr.
6358713
Längd
40
Bredd
200
Mått B
195
Håldiameter
10,5
Färg
zink
MAH 60 300 FS
Art.nr.
6358717
Längd
40
Bredd
300
Mått B
295
Håldiameter
10,5
Färg
zink
